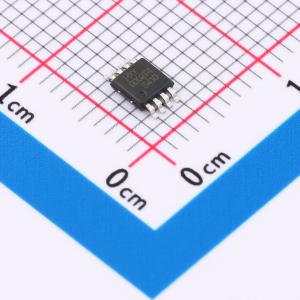

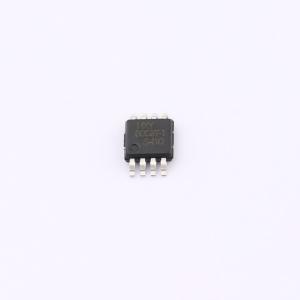

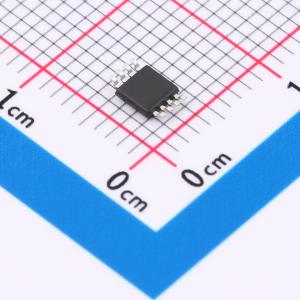

温馨提醒：图片仅供参考，商品以实物为准
HMCP6002T-I/MS
双路 GBP:1MHz Ib: 1pA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双路运算放大器提供1MHz的增益带宽积，适用于需要同时处理两个信号路径的应用。其输入偏置电流低至1pA，保证了极高的输入阻抗和出色的直流精度，适合对电流敏感的设计场合。压摆率为0.6V/µs，能够满足大多数中速信号处理的需求。该器件非常适合构建高精度测量仪器、音频处理设备以及各类需要稳定性能和低噪声特性的电子电路。
- 商品型号
- HMCP6002T-I/MS
- 商品编号
- C22392711
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.055511克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2V~6V | |
| 双电源电压(Vee~Vcc) | -3V~-1V；1V~3V | |
| 功能特性 | - |
商品概述
HMCP6001（单路）、HMCP6002（双路）和HMCP6004（四路）是通用型、低失调、高频响和微功耗运算放大器。凭借1MHz的优异带宽、1V/μs的压摆率以及在5V电压下每放大器65μA的静态电流，HMCP6001/6002/6004系列可设计用于广泛的应用领域。HMCP6001/6002/6004运算放大器旨在为低电压和低功耗系统提供性能。输入共模电压范围包含地，最大输入失调电压为4.0mV。这些器件可驱动重负载实现轨到轨输出摆幅。HMCP6001/6002/6004系列规定用于+2.0V至+6.0V的单电源或双电源供电。所有型号均规定在-40℃至+125℃的扩展工业温度范围内工作。
商品特性
- 通用型1MHz放大器，低成本高压摆率：1V/μs
- 低失调电压：最大4mV
- 低功耗：每放大器电源电流65μA
- 单位增益稳定
- 轨到轨输入和输出
- 工作电源：+2.0V至+6.0V
- 工作温度范围：-40℃至+125℃
- ESD等级：HBM - 4kV，CDM - 2kV
应用领域
- 烟雾/气体/环境传感器
- 音频输出
- 电池和电源控制
- 便携设备和移动设备
- 有源滤波器
