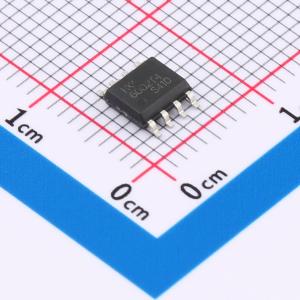

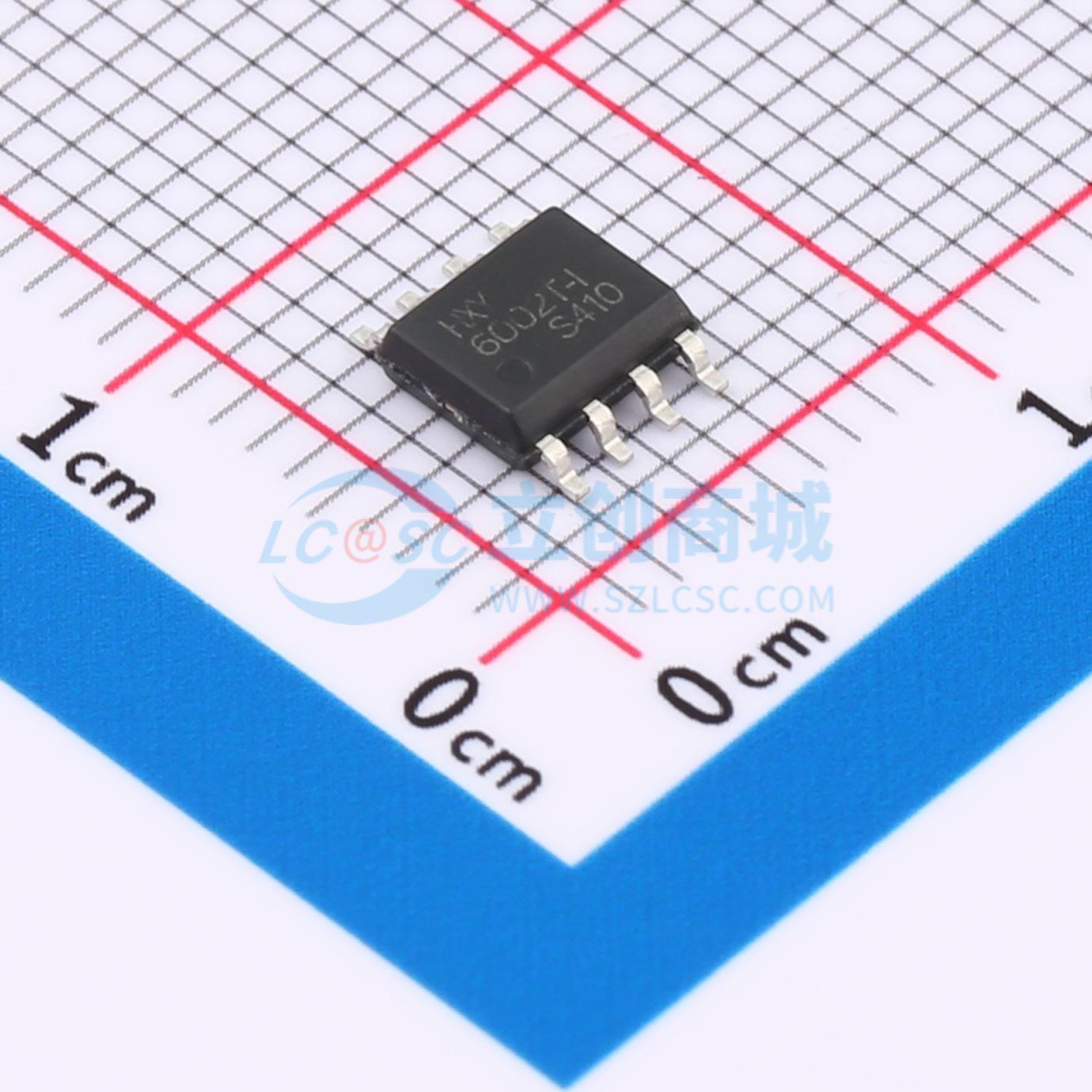

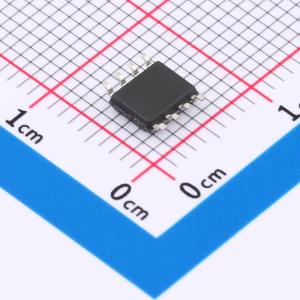

HMCP6002T-I/SN
双路 GBP:1MHz Ib: 1pA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双路运算放大器具有1MHz的增益带宽积，适用于需要同时处理两路信号的场景。其输入偏置电流仅为1pA，极大地减少了对信号源的影响，适合于高阻抗信号源的应用。0.6V/μs的压摆率表明它能够快速响应电压变化，适合于中等速度的信号处理任务，如精密仪器、音频设备或通信系统等领域，确保了高效且精确的信号放大。
- 商品型号
- HMCP6002T-I/SN
- 商品编号
- C22392764
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.109218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2V~6V | |
| 双电源电压(Vee~Vcc) | -3V~-1V；1V~3V | |
| 功能特性 | - |
商品概述
HMCP6001（单通道）、HMCP6002（双通道）和HMCP6004（四通道）是通用型、低失调、高频响且微功耗的运算放大器。该系列放大器具有1MHz的出色带宽、1V/μs的压摆率，以及在5V电源下每通道仅65μA的静态电流，可广泛应用于各种设计。
HMCP6001/6002/6004运算放大器专为在低电压、低功耗系统中提供性能而设计。其输入共模电压范围包含地电位，最大输入失调电压为4.0mV。这些器件能够驱动重负载实现轨到轨输出摆幅。HMCP6001/6002/6004系列支持+2.0V至+6.0V的单电源或双电源供电。所有型号均可在-40°C ~ +125°C的扩展工业温度范围内工作。
商品特性
- 通用型1 MHz放大器，低成本
- 高压摆率：1 V/μs
- 低失调电压：最大4 mV
- 低功耗：每放大器电源电流为65 μA
- 单位增益稳定
- 轨到轨输入和输出
- 工作电源电压：+2.0 V ~ +6.0 V
- 工作温度范围：-40°C ~ +125°C
- ESD等级：HBM - 4kV， CDM - 2kV
应用领域
- 烟雾/气体/环境传感器
- 音频输出
- 电池与电源控制
- 便携式设备与移动设备
- 有源滤波器
- 传感器接口
- 电池供电仪器
- 医疗仪器
