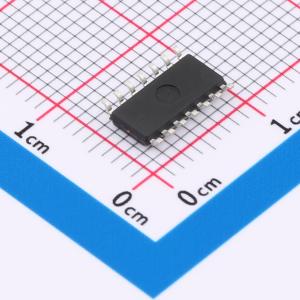

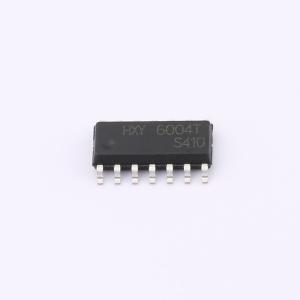

HMCP6004T-I/SL
四路 GBP:1MHz Ib: 1pA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本款运算放大器集成了四路独立的放大通道，具备1MHz的增益带宽积(GBP)，适用于中等速度信号处理。其极低的输入偏置电流仅为1pA，有助于减少直流误差，适合高精度应用。压摆率为0.6V/μs，能够满足一般动态信号的需求。这款运算放大器因其稳定的性能和良好的噪声特性，是实验室设备、消费电子产品以及各种要求精细信号调理场景的理想选择。
- 商品型号
- HMCP6004T-I/SL
- 商品编号
- C22392712
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.176954克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2V~6V | |
| 双电源电压(Vee~Vcc) | -3V~-1V；1V~3V | |
| 功能特性 | - |
商品概述
HMCP6001（单通道）、HMCP6002（双通道）和HMCP6004（四通道）是通用型、低偏移、高频响应、微功耗运算放大器。该系列放大器具有1MHz的出色带宽、1V/μs的压摆率，以及在5V电源下每通道65μA的静态电流，可广泛应用于多种设计中。HMCP6001/6002/6004运算放大器专为在低电压、低功耗系统中提供性能而设计。其输入共模电压范围包含地电位，最大输入失调电压为4.0mV。这些器件能够驱动重负载实现轨到轨输出摆幅。HMCP6001/6002/6004系列支持+2.0V至+6.0V的单电源或双电源供电。所有型号均可在-40℃至+125℃的扩展工业温度范围内工作。
商品特性
- 通用型1MHz放大器，低成本
- 高压摆率：1V/μs
- 低失调电压：最大4mV
- 低功耗：每通道放大器静态电流65μA
- 单位增益稳定
- 轨到轨输入和输出
- 工作电源电压：+2.0V至+6.0V
- 工作温度范围：-40℃至+125℃
- ESD等级：HBM - 4kV，CDM - 2kV
应用领域
- 烟雾/气体/环境传感器
- 音频输出
- 电池与电源控制
- 便携式设备与移动设备
- 有源滤波器
- 传感器接口
- 电池供电仪器
- 医疗仪器
