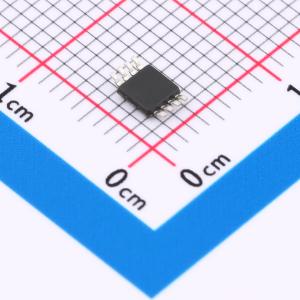

温馨提醒：图片仅供参考，商品以实物为准
HLMV722IDGKR
双路 GBP:10MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双路运算放大器具有10MHz的增益带宽积，适用于需要同时处理两个信号通道的应用场景。它拥有260nA的低输入偏置电流，确保了高精度的信号放大；5.25V/μs的压摆率则保证了快速响应能力，适合在要求动态性能的场合中使用。该产品凭借其稳定的特性和优良的电气参数，是音频处理、传感器信号调理以及通用模拟电路设计的理想选择。
- 商品型号
- HLMV722IDGKR
- 商品编号
- C22392709
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.06501克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.25V~-1.25V；1.25V~2.25V | |
| 功能特性 | - |
商品概述
HLMV721（单通道）、HLMV722（双通道）和HLMV724（四通道）是低噪声、低电压、微功耗运算放大器。该系列放大器具有10MHz的出色带宽、9V/μs的压摆率，以及在5V电源下每放大器1000μA的静态电流，可设计用于广泛的应用领域。HLMV72x运算放大器旨在为低电压和低噪声系统提供性能。其输入共模电压范围包含地电位，最大输入失调电压为3.5mV。这些器件能够在重负载下提供轨到轨输出摆幅。HLMV72x系列规定用于+2.5V至+5.5V的单电源或双电源供电。所有型号均规定在-40℃至+125℃的扩展工业温度范围内工作。HLMV721采用5引脚SC70和SOT-23封装。HLMV722采用8引脚MSOP和SOP封装。HLMV724采用14引脚SOP封装。
商品特性
- 通用10MHz放大器，低成本
- 高压摆率：9V/μs
- 低失调电压：最大3.5mV
- 低功耗：每放大器电源电流1000μA
- 单位增益稳定
- 轨到轨输入和输出
- 工作电源电压：+2.5V至+5.5V
- 工作温度范围：-40℃至+125℃
- 低噪声：20nV/√Hz @ 10kHz
应用领域
- 光电二极管放大
- 传感器接口
- 音频输出
- 有源滤波器
- 驱动模数转换器
