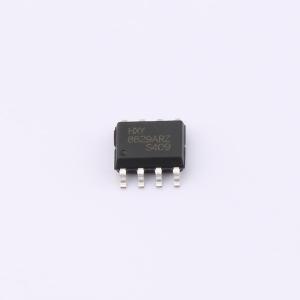

HAD8629ARZ-REEL7

双路 GBP:1.5MHz Ib: 30pA Vos:1uV

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HAD8629ARZ-REEL7是一款高品质双通道精密运算放大器，采用紧凑型SOP-8封装，专为对噪声敏感和高精度应用打造。其1.5MHz的增益带宽积（GBP）确保在中频范围内具备快速响应能力，同时具备仅1μV的极低输入失调电压（Vos），确保输出信号高度线性且接近理想值。输入偏置电流（Ib）被严格控制在30pA，显著减少对高阻抗源的负载效应，适用于与高阻抗传感器或低电流环境配合使用。这款运放还提供出色的共模抑制比（CMRR）和电源抑制比（PSRR），有效隔离干扰并保持输出稳定性。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HAD8629ARZ-REEL7
商品编号: C22392683
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.117085克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	2.5MHz
	输入失调电压(Vos)	8uV
	输入失调电压温漂(Vos TC)	40nV/℃
	压摆率(SR)	1.2V/us
	输入偏置电流(Ib)	800pA
	输入失调电流(Ios)	1nA

	属性	参数值
	输入电压噪声密度(eN)	30nV/√Hz@1kHz
	共模抑制比(CMRR)	112dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	110uA
	输出电流	40mA
	工作温度	-40℃~+125℃
	单电源电压	2V~5.5V
	双电源电压(Vee~Vcc)	1V~2.75V；-2.75V~-1V
	功能特性	-

商品概述

HAD8629ARZ系列放大器采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破实现了2.5 MHz的增益带宽积和1.2 V/μs的高压摆率，同时仅消耗110 μA的电源电流。这些器件具有单位增益稳定性，并具备良好的电源抑制比和共模抑制比。 HAD8629ARZ系列非常适合需要精确放大低电平信号的应用，在这些应用中，即使需要高带宽和快速瞬态响应，也不能容忍误差源。其轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。862x系列可在低至1.8V的单电源电压下工作，适用于双电池应用。 HAD8629ARZ运算放大器增强了电磁干扰保护功能，以最大限度地减少来自外部源的任何电磁干扰，并具有高静电放电保护（5-kV HBM）。所有型号均在-40°C至+125°C的扩展工业温度范围内规定。

商品特性

高直流精度：最大失调电压为±8 μV，最大漂移为±40 nV/°C
最小开环增益：108 dB（VDD = 5.5 V时）
最小电源抑制比：112 dB（VDD = 5.5 V时）
最小共模抑制比：112 dB（VDD = 5.5 V时）
典型噪声电压：0.45 μVPP（f = 0.1 至 10 Hz时）
2.5 MHz带宽和1.2 V/μs压摆率
1V阶跃信号下达到0.1%的建立时间：1.2 μs
达到0.1%的过载恢复时间：35 μs
每放大器110 μA低功耗和2.0 V至5.5 V宽电源电压范围
工作温度范围：-40°C 至 +125°C

应用领域

精密电流检测
电阻式热探测器
温度、位置和压力传感器
医疗设备
电子秤
