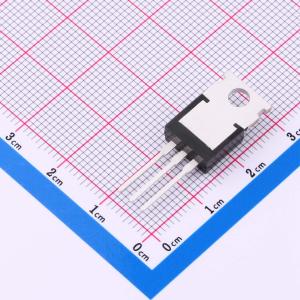

温馨提醒：图片仅供参考，商品以实物为准
CMP120P03
P沟道 耐压:30V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOS管，TO-220，P沟道，耐压：-30V，电流：-120A，10V内阻：3.6mΩ，4.5V内阻：7mΩ，功率：260W，CISS(Typ)：7600PF
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMP120P03
- 商品编号
- C22391068
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.647克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 3.6mΩ@10V | |
| 耗散功率(Pd) | 260W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 135nC | |
| 输入电容(Ciss) | 7.6nF | |
| 反向传输电容(Crss) | 550pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 980pF |
商品概述
CMF70R360是一款采用Cmos先进超结技术的功率MOSFET，可实现极低的导通电阻和栅极电荷。通过采用优化的电荷耦合技术，它将提供更高的效率。这些用户友好型器件为设计人员带来低电磁干扰（EMI）优势，同时具备低开关损耗。
商品特性
- 低导通电阻
- 100%雪崩测试
- 符合RoHS标准
应用领域
- 适配器
- 电机控制
- DC-DC转换器
