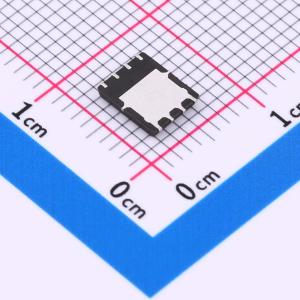

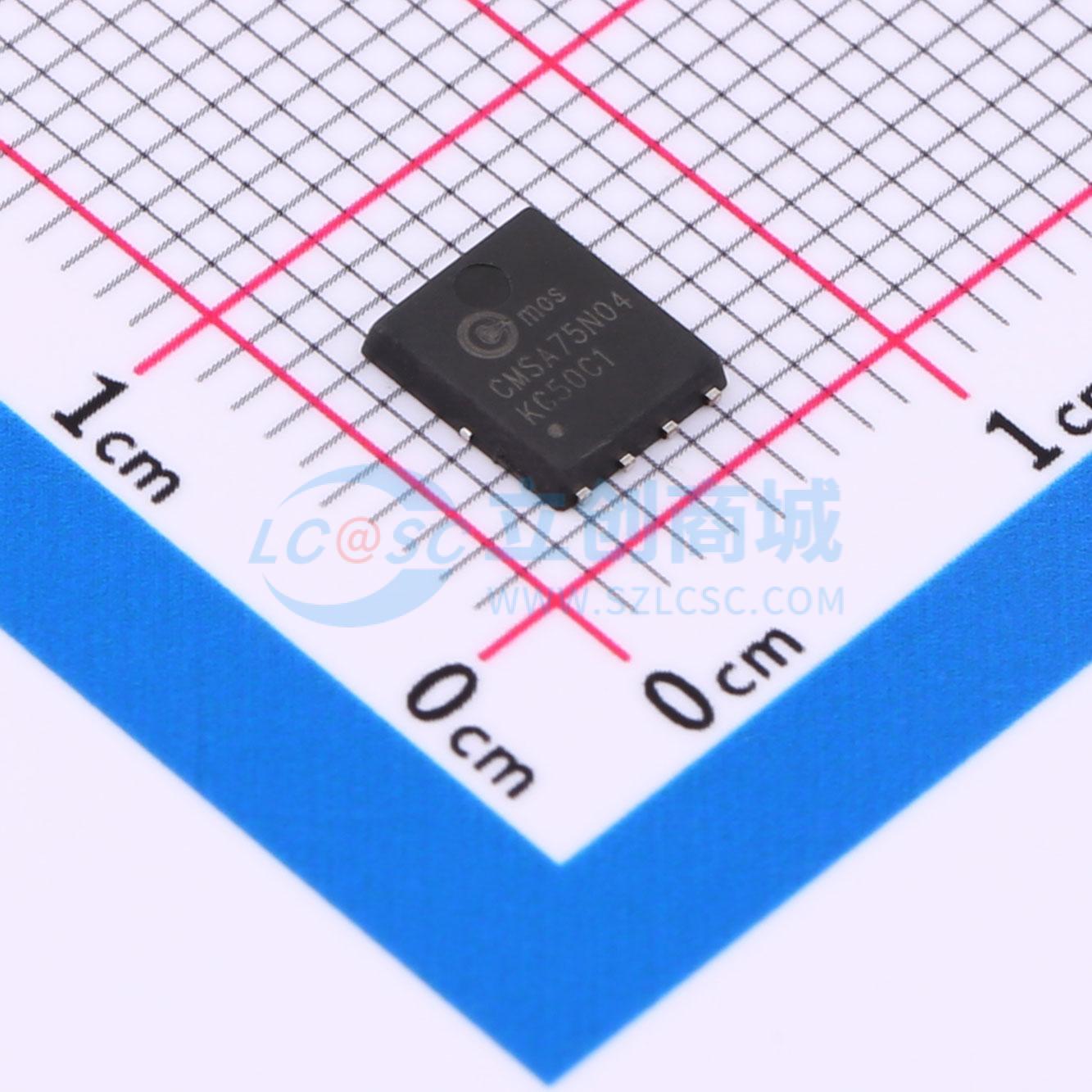

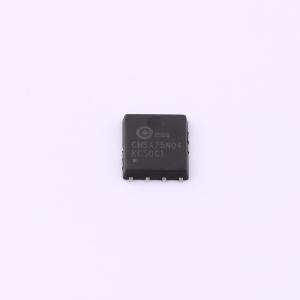

CMSA75N04
N沟道 耐压:40V 电流:75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOS管，DFN-8 5x6，N沟道，耐压：40V，电流：75A，10V内阻：8mΩ，4.5V内阻：11mΩ，功率：60W，CISS(Typ)：2000PF
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSA75N04
- 商品编号
- C22391076
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1405克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 8mΩ@10V | |
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 反向传输电容(Crss) | 180pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 2nF |
商品概述
CMSA80P02将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 低导通电阻
- 100%雪崩测试
- 表面贴装封装
- 符合RoHS标准
应用领域
- 直流 - 直流降压转换器的高端开关
- 笔记本电脑电池电源管理
- 笔记本电脑中的负载开关
