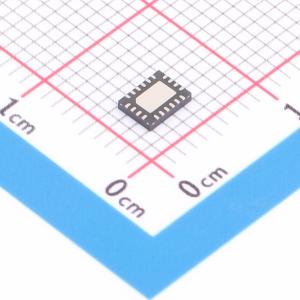

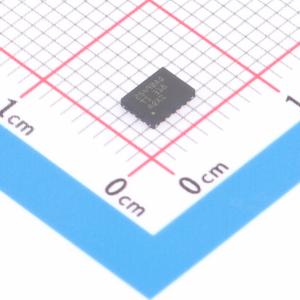

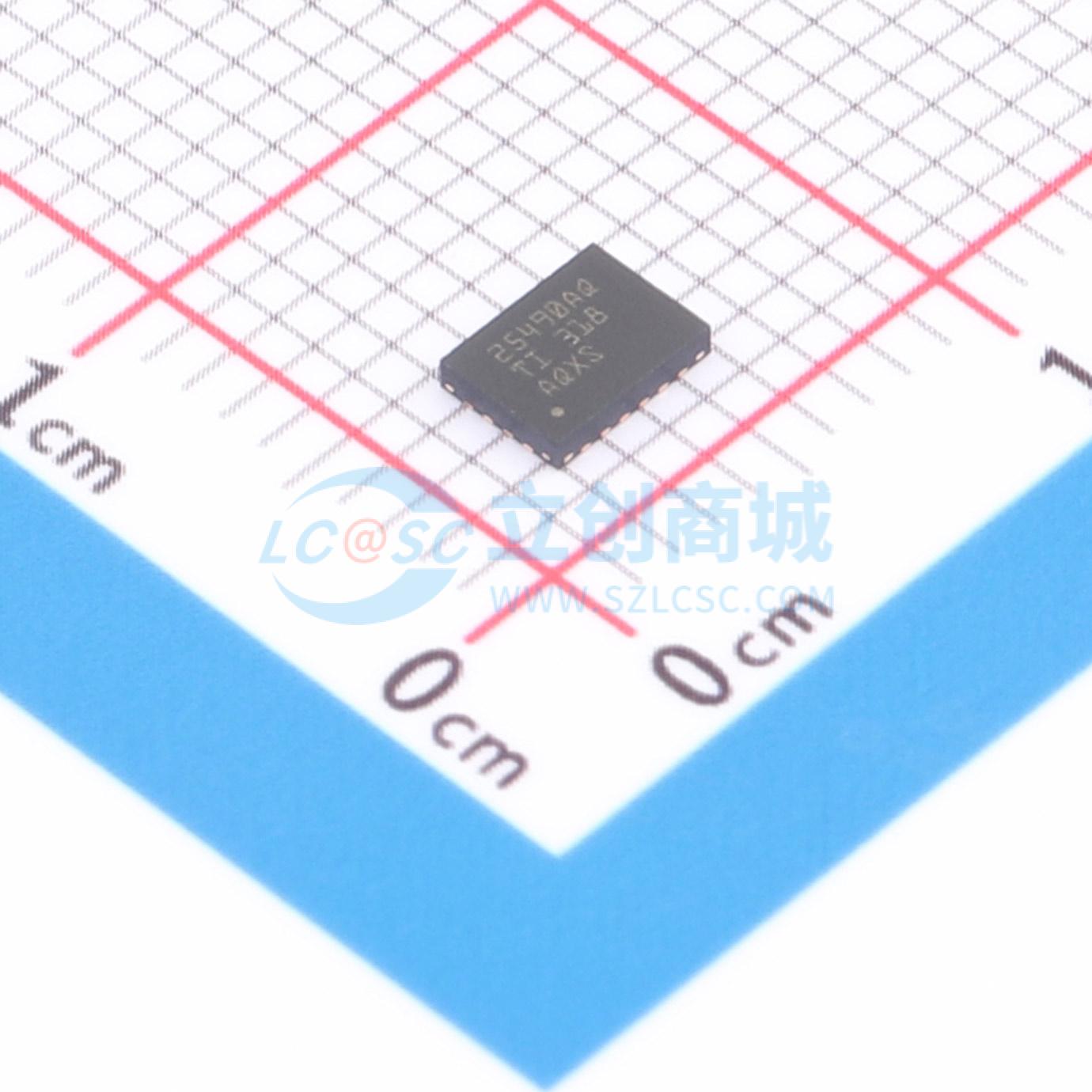

TPS254900AIRVCRQ1
TPS254900AIRVCRQ1
- 描述
- TPS254900A-Q1 带 VBATT 短路保护功能的汽车类 USB 主机充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS254900AIRVCRQ1
- 商品编号
- C2149777
- 商品封装
- WQFN-20-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输入控制逻辑 | 高电平有效 | |
| 导通电阻 | 45mΩ |
商品概述
TPS254900A-Q1 器件是一款具有电池短路保护功能的USB 充电端口控制器和电源开关。该特性为OUT、DM_IN 和DP_IN 引脚提供保护。这三个引脚最高可承受18V 电压。 当发生电池短路条件时，内部MOSFET 迅速关断。迅速关断功能对于保护上行直流/直流转换器、处理器或集线器数据线路来说非常重要。 TPS254900A-Q1 具有低至3.5V 的UVLO 电压，因此电源开关在启动/停止期间不会关断。 TPS254900A-Q1 45mΩ 电源开关具有两个可选可调节电流限值，可通过在相邻端口承载高负载时切换至较低电流限值来支持端口电源管理。对于具有多个端口且上行电源容量有限的系统而言，这一功能非常重要。 TPS254900A-Q1 具有一个能够控制上行电源的电流感测输出，即使在充电电流过大时也能在USB 端口保持5V 的电压。该功能对于USB 电缆较长的系统而言至关重要，因为在对便携式设备进行快速充电的过程中会产生大幅压降。 凭借电流监视器，系统能够通过监视IMON 电压来实时监视负载电流。电流监视器非常有用，可用于端口电源动态管理。 TPS254900A-Q1 器件还为DP_IN 和DM_IN 引脚提供符合IEC 61000-4-2 标准的4 级ESD 保护功能。
商品特性
- 符合汽车应用
- 具有符合AEC-Q100 标准的下列特性：
- 器件温度1 级： -40°C 至 +125°C 的环境运行温度范围
- 器件人体放电模式(HBM) 静电放电(ESD) 分类等级H2
- 器件组件充电模式(CDM) ESD 分类等级C5
- 4.5V 至6.5V 的输入工作电压范围
- 3.5V（典型值）UVLO 支持启动/停止
- 集成45mΩ（典型值）高侧MOSFET
- 3.2A 最大连续输出电流
- 连接器上的电缆补偿精度VBUS±5%
- 支持USB BC 1.2 充电下行端口(CDP) 和标准下行端口(SDP) 模式
- OUT、DP_IN 和DM_IN 引脚上具备电池短路保护
- DP_IN 和DM_IN 上的保护等级符合IEC 61000-4-2 标准
- ±8kV 接触放电和 ±15kV 空气放电
- 20 引脚4mm×3mm 四方扁平无引线(QFN) 封装
应用领域
- 汽车USB 充电端口（主机和集线器）
- 汽车类USB 保护
