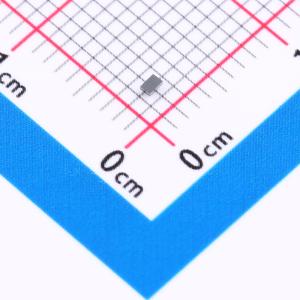

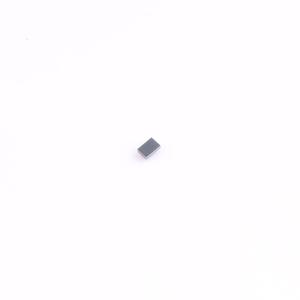

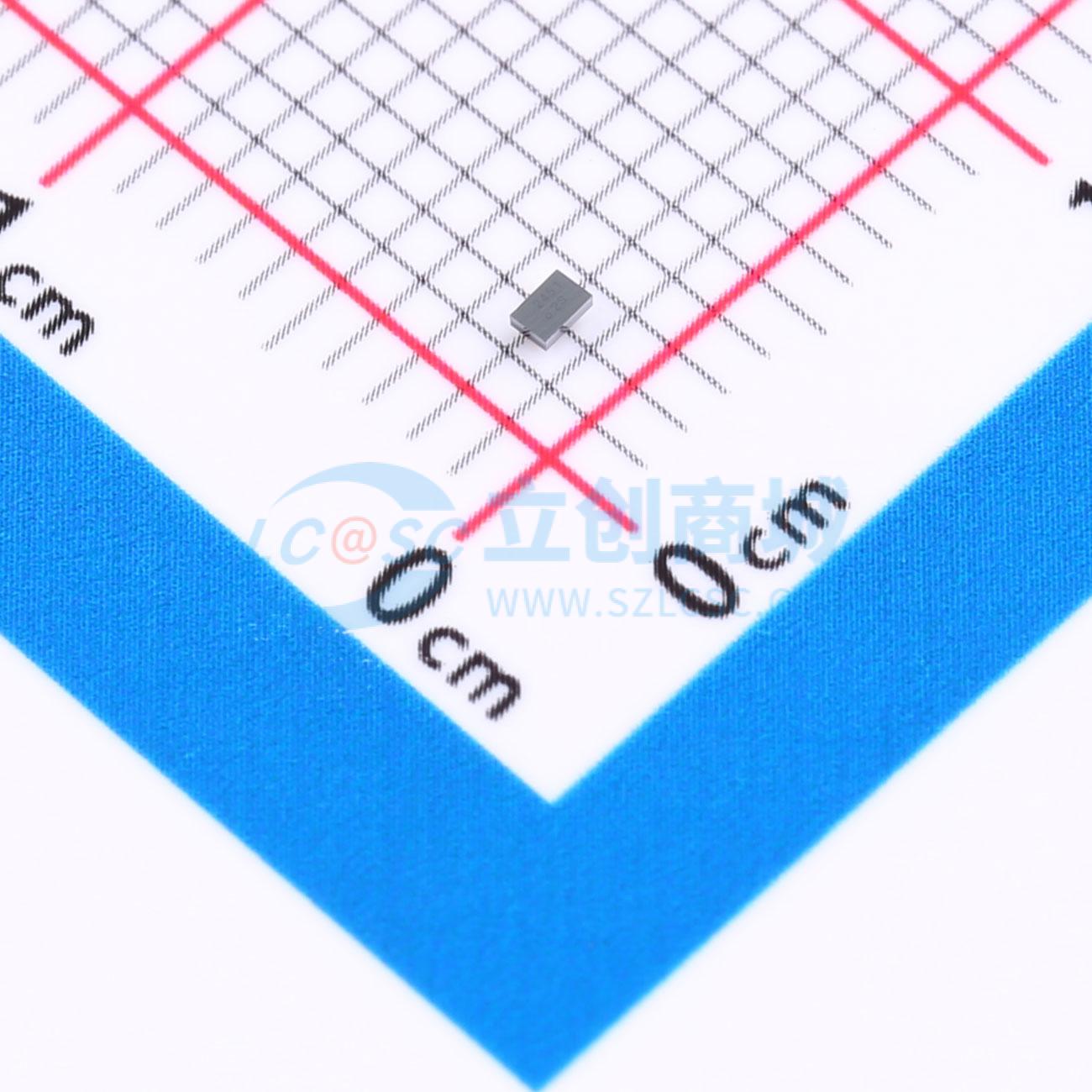

温馨提醒：图片仅供参考，商品以实物为准
TCK22912G,LF
具有真反向电流阻断功能的2A负载开关IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCK2291xG 系列是用于电源管理的负载开关 IC，具备真正的反向电流阻断和热关断功能，其特点是导通电阻低、静态电流超低、输出电流大，输入工作电压范围宽，为 1.1 至 5.5 V。在 5.0 V、-0.15 A 负载条件下，导通电阻仅为 31 mΩ，输出电流可达 2.0 A。此外，这些器件还具备压摆率控制驱动器和输出自动放电功能
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TCK22912G,LF
- 商品编号
- C2149797
- 商品封装
- WCSPE-6(0.8x1.2)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.1V~5.5V | |
| 导通电阻 | 31mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；欠压保护(UVP) |
商品概述
TCK2291xG系列是用于电源管理的负载开关IC，具备真正的反向电流阻断和热关断功能，其特点是导通电阻低、静态电流超低、输出电流高，输入工作电压范围宽，为1.1至5.5 V。在5.0 V、-0.15 A负载条件下，导通电阻仅为31 mΩ，输出电流可达2.0 A。此外，这些器件还配备了压摆率控制驱动器和输出自动放电功能。这些器件采用0.4 mm间距的超小型封装WCSP6E（0.8 mm×1.2 mm，厚度：0.55 mm）。因此，这些器件非常适合如手机等需要高密度电路板组装的便携式应用。
商品特性
- 真正的反向电流阻断
- 热关断功能
- 输出自动放电（可选）
- 欠压锁定
- 低导通电阻：在VIN = 5.0 V、lour = -0.15 A时，RON = 31 mΩ（典型值）
- 在VIN = 3.3 V、lour = -0.15 A时，RON = 40 mΩ（典型值）
- 在VIN = 1.8 V、lour = -0.15 A时，RON = 70 mΩ（典型值）
- 在VIN = 1.2 V、lour = -0.15 A时，RON = 141 mΩ（典型值）
- 低静态电流：在IOUT = 0 mA时，10 = 11 μA（典型值）
- 低待机电流：在关断状态下，lQ(OFF) = 0.6 μA（典型值）
- 浪涌电流降低电路
- 控制端与地之间下拉连接（可选）
- 超小型封装：WCSP6E（0.8 mm×1.2 mm，厚度：0.55 mm）
- 重量：1 mg（典型值）
