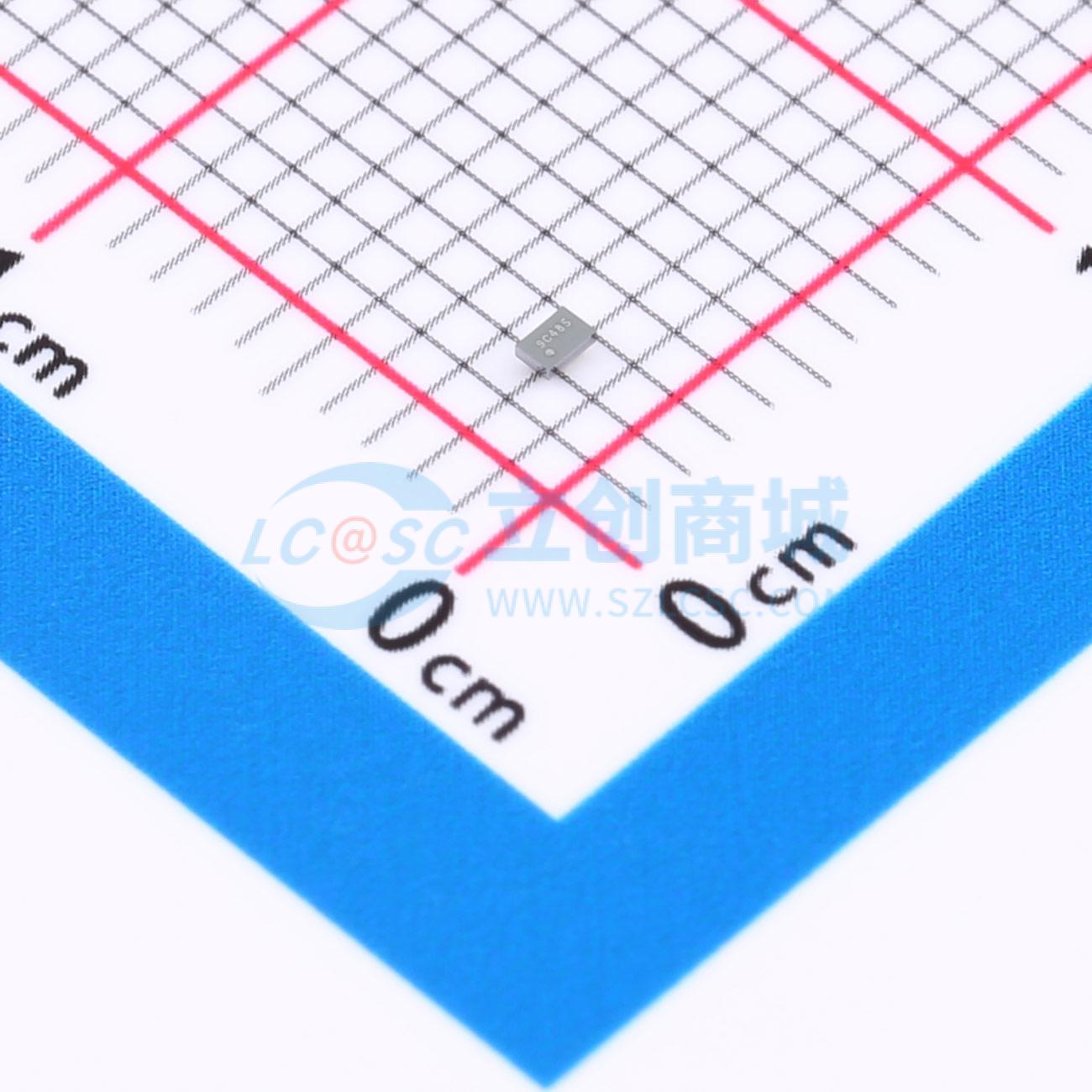

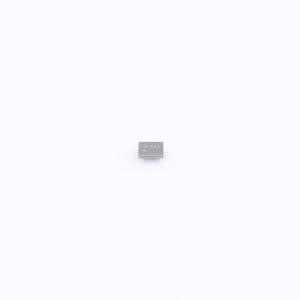

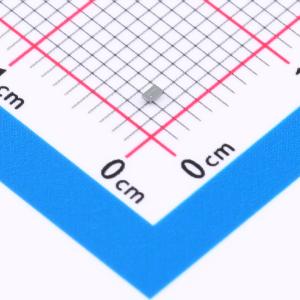

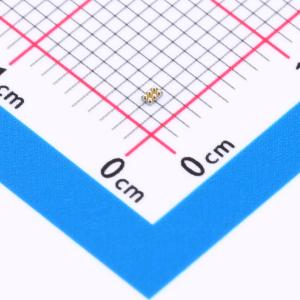

TPS22932BYFPR
低输入电压超低导通电阻负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS22932B 具有输出放电功能的 3.6V、0.5A、55mΩ、80nA 泄漏负载开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS22932BYFPR
- 商品编号
- C2149810
- 商品封装
- DSBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 工作电压 | 1.1V~3.6V | |
| 导通电阻 | 55mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPS22932B器件是一款具有受控导通功能的低负载开关。该器件包含一个P沟道MOSFET，可在1.1 V至3.6 V的输入电压范围内工作。 该开关由3位输入的八种模式控制。用户可以选择逻辑功能MUX、AND、OR、NAND、NOR、反相器和同相器。所有输入都可以连接到V_IN或GND。控制引脚可以连接到低压GPIO，允许开关由1.2 V、1.8 V、2.5 V或3.3 V逻辑信号控制，同时保持极低的静态电流。 当开关关闭时，有一个120 Ω的片上负载电阻可用于输出快速放电。该器件的上升时间（压摆率）由内部控制，以避免浪涌电流：TPS22932B的上升时间为165 μs。 TPS22932B采用节省空间的6引脚DSBGA（间距为0.4 mm的YFP）封装。该器件的工作环境温度范围为-40℃至85℃。
商品特性
- 输入电压：1.1 V至3.6 V
- 超低导通电阻：V_IN = 3.6 V时，r_ON = 55 mΩ；V_IN = 2.5 V时，r_ON = 65 mΩ；V_IN = 1.8 V时，r_ON = 75 mΩ；V_IN = 1.2 V时，r_ON = 115 mΩ
- 最大连续开关电流500 mA
- 静态电流 <1 μA
- 关断电流 <1 μA
- 低控制阈值，允许使用1.2 V、1.8 V、2.5 V和3.3 V逻辑
- 可配置使能逻辑
- 受控压摆率以避免浪涌电流：1.8 V时为165 μs
- 六引脚晶圆级芯片尺寸封装（DSBGA）
- 按照JESD 22进行ESD性能测试：2000 V人体模型（A114 - B，II类）；1000 V带电器件模型（C101）
应用领域
- 个人数字助理（PDA）
- 手机
- GPS设备
- MP3播放器
- 数码相机
- 外设端口
- 便携式仪器
- 开关模式电源
