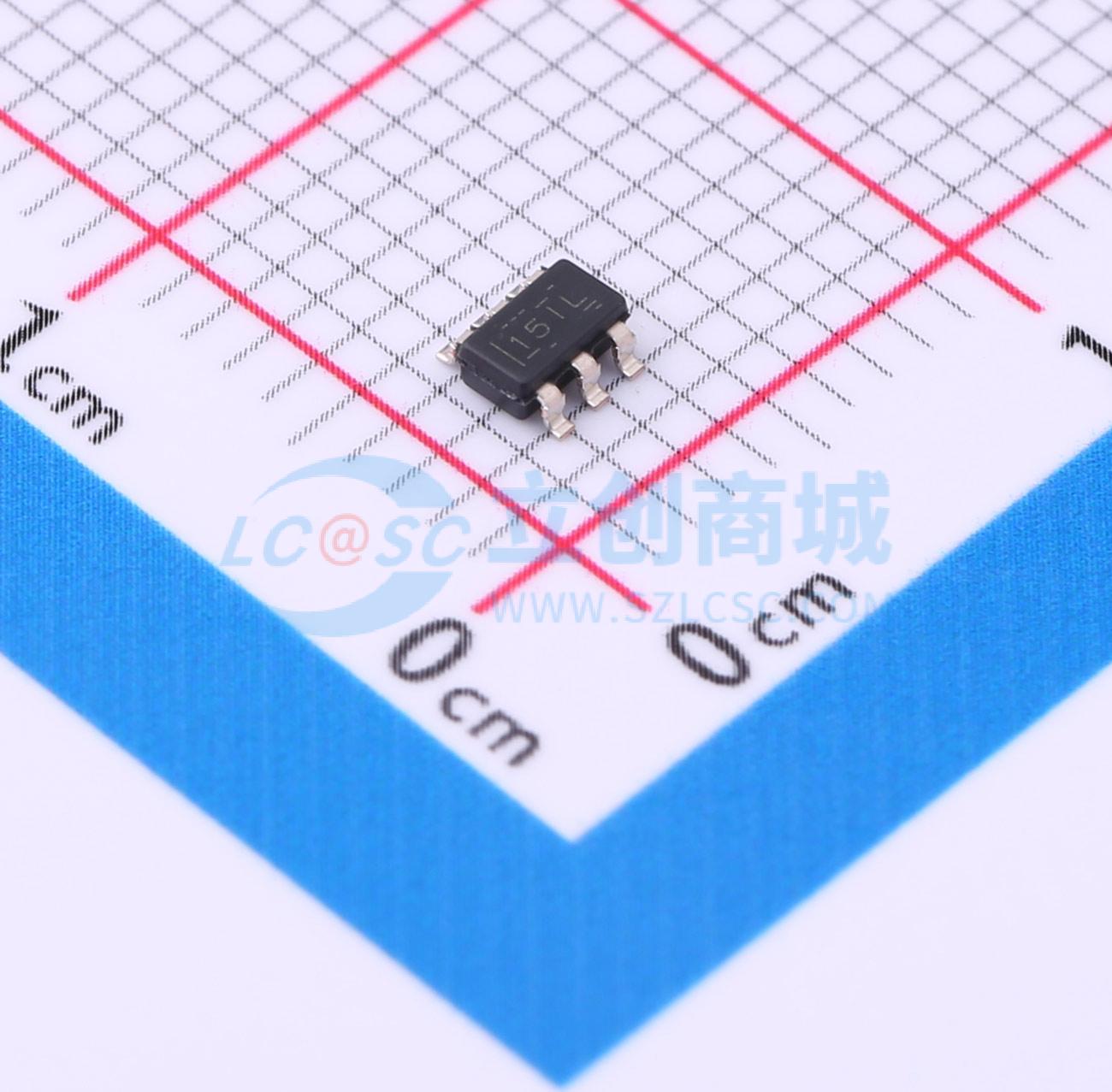

温馨提醒：图片仅供参考，商品以实物为准

TPS2552DDBVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2552D 低电平有效且具有闭锁和反向阻断功能的 0.075-1.7A 可调节低电平有效、反向阻断并提供多种包装的 ILIMIT 2.5-6.5V 85mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2552DDBVR
商品编号: C2149853
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

TPS2552D 和 TPS2553D 配电开关专门用于电流限制精度有要求或者会遇到重电容负载和短路的应用，并可提供高达1.5A 的持续负载电流。这些器件借助一个外部电阻器提供一个75mA至1.7A（典型值）间的可编程电流限制阈值。在更高电流限制设置上可实现严格至 ±6% 的电流限制精度。对电源开关的上升和下降次数进行控制以大大降低接通/切断期间的电流冲击。当输出负载超过电流限制阈值时，TPS2552D/3D 器件会通过使用恒流模式将输出电流限制到安全水平。当输出电压被驱动至高于输入电压时，内部反向电压比较器将禁用电源开关以保护此开关输入端的器件。在过流和反向电压情况下，FAULT 输出被置为低电平。

商品特性

最大负载电流可达1.5A
1.7A 电流下的电流限制精度为 ±6% （典型值）
满足USB 限流要求
与TPS2550/51 向后兼容
可调电流限制值，75mA - 1700mA （典型值）
恒流（TPS2552D 和TPS2553D）
快速过流响应 - 2μs （典型值）
85mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)（DBV 封装）
反向输入 - 输出电压保护
工作范围：2.7V 至6.5V
内置软启动
15kV ESD 保护，符合IEC 61000 - 4 - 2 标准（带外部电容）
UL列表 - 文件号E169910 和NEMKO IEC60950 - 1 - am1 ed2.0

应用领域

USB 端口/集线器
数字电视
机顶盒
网络语音(VOIP) 电话

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效

	属性	参数值
	最大连续电流	1.5A
	工作电压	2.7V~6.5V
	导通电阻	85mΩ
	工作温度	-40℃~+150℃
