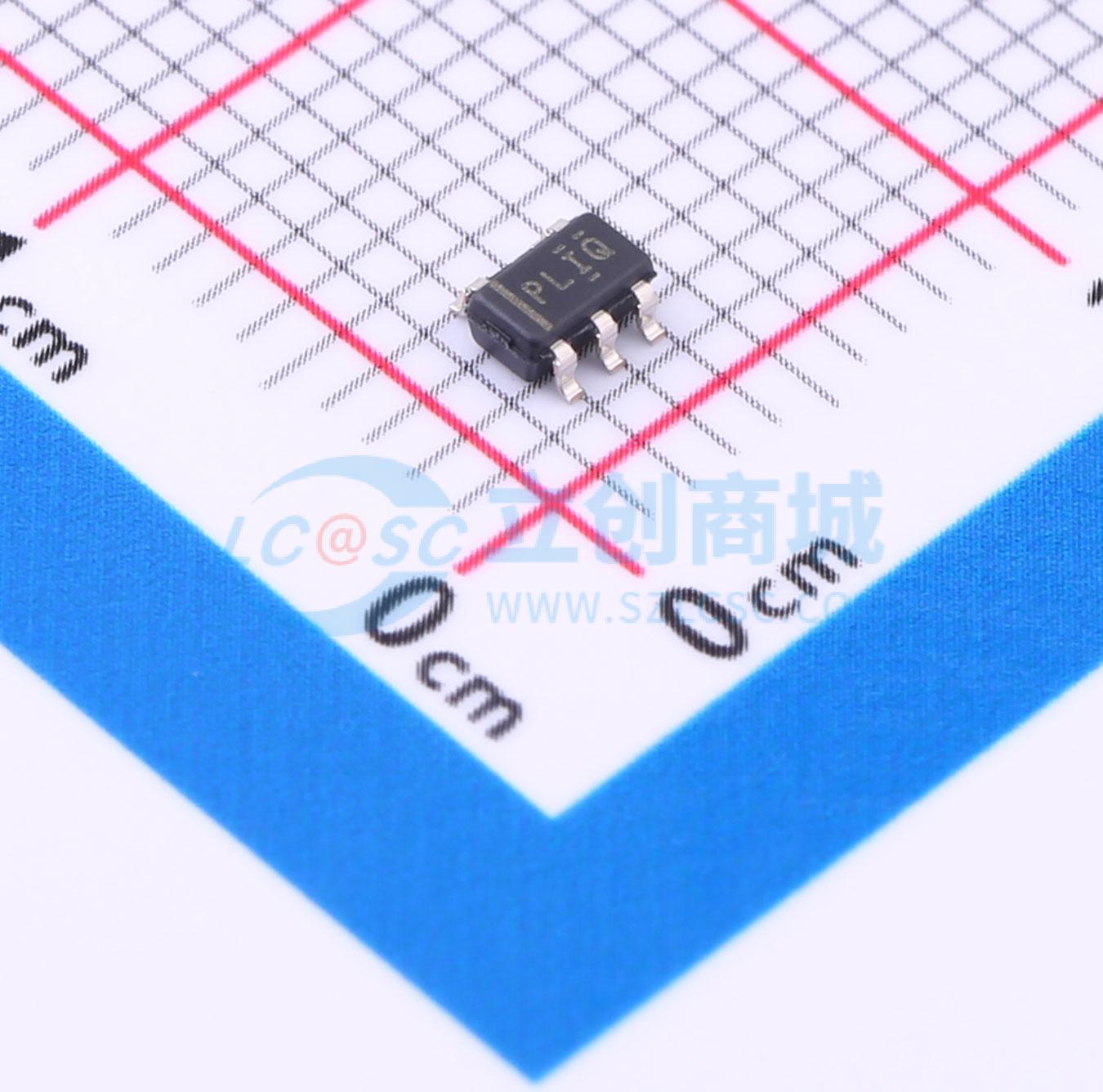

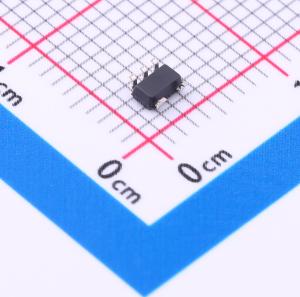

温馨提醒：图片仅供参考，商品以实物为准
TPS2041BQDBVRQ1
TPS20xxB-Q1限流、配电开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2041B-Q1 低电平有效的汽车类 0.5A 负载、2.7-5.5V、105mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2041BQDBVRQ1
- 商品编号
- C2149846
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
参数完善中
商品概述
符合汽车应用要求。TPS20xxB-Q1 器件是限流配电开关，可提供 0.5A 连续负载电流。此类器件组装有用于配电系统的 105mΩ N 通道 MOSFET 电源开关，此类系统要求在单一封装内具有多个电源开关。栅极驱动由一个内部电荷泵提供，此电荷泵设计用于控制电源开关上升时间和下降时间以大大减少切换期间的电流涌入。电荷泵无需外部组件并可在低至 2.7V 的电源电压下工作。
商品特性
- 符合 AEC-Q100 标准
- 器件温度等级 1: -40°C 至 125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
- 器件 MM ESD 分类等级 M0
- 105mΩ 高侧 MOSFET
- 500mA 持续电流
- 散热和短路保护
- 精确的电流限制：0.75A（最小值），1.25A（最大值）
- 工作范围：2.7V 至 5.5V
- 上升时间典型值 0.6ms
- 欠压锁定
- 抗尖峰脉冲故障报告 (OC)
- 上电期间无 OC 尖峰脉冲
- 最大待机电源电流：1µA（单、双通道）或 2µA（三、四通道）
- 双向开关
- UL 认可文件编号 E169910
应用领域
- 大电容负载短路保护
- 用于有可能发生高容性负载和短路的应用，此类系统要求在单一封装内具有多个电源开关
