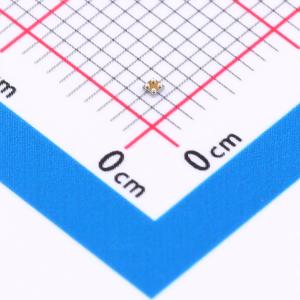

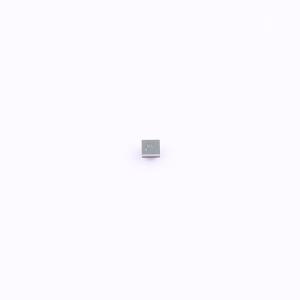

温馨提醒：图片仅供参考，商品以实物为准
TCK206G,LF
0.75 V 2A 负载开关 IC 带反向电流阻断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 0.75V超低电压负载开关IC，用于电源管理，具有压摆率控制驱动器和反向电流阻断（SW关断状态）功能。开关导通电阻在0.75V-1.5A条件下仅为18.4mΩ（典型值），输出电流可达2.0A（直流）。TCK207G和TCK208G具有输出自动放电功能。这些器件采用0.5mm间距的超小型封装WCSP4C（0.9mm×0.9mm，厚度0.5mm典型值），适用于需要高密度电路板组装的便携式应用，如手机。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TCK206G,LF
- 商品编号
- C2149790
- 商品封装
- WCSP-4(0.9x0.9)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 750mV~3.6V | |
| 导通电阻 | 18.4mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
TCK206G、TCK207G和TCK208G是0.75V超低压负载开关IC，用于电源管理，具备压摆率控制驱动器和反向电流阻断（开关关断状态）功能。 在0.75V、-1.5A条件下，开关导通电阻仅为18.4mΩ（典型值），输出电流最高可达2.0A（直流）。TCK207G和TCK208G具备输出自动放电功能。 这些器件采用0.5mm间距的超小型封装WCSP4C（0.9mm×0.9mm，厚度：0.5mm（典型值））。因此，这些器件非常适合需要高密度电路板组装的便携式应用，如手机。
商品特性
- 低输入电压工作：VIN = 0.75至3.6V
- 高输出电流：IOUT(直流) = 2.0A
- 低导通电阻：
- 在VIN = 3.3V、-1.5A时，RON = 18.1mΩ（典型值）
- 在VIN = 1.2V、-1.5A时，RON = 18.2mΩ（典型值）
- 在VIN = 0.75V、-1.5A时，RON = 18.4mΩ（典型值）
- 内置压摆率控制驱动器
- 内置反向电流阻断（开关关断状态）
- 内置自动放电（TCK207G和TCK208G）
- 控制端与地之间为高电平有效和下拉连接（TCK206G和TCK207G）
- 低电平有效（TCK208G）
- 超小型封装：WCSP4C（0.9mm×0.9mm，厚度：0.5mm）
