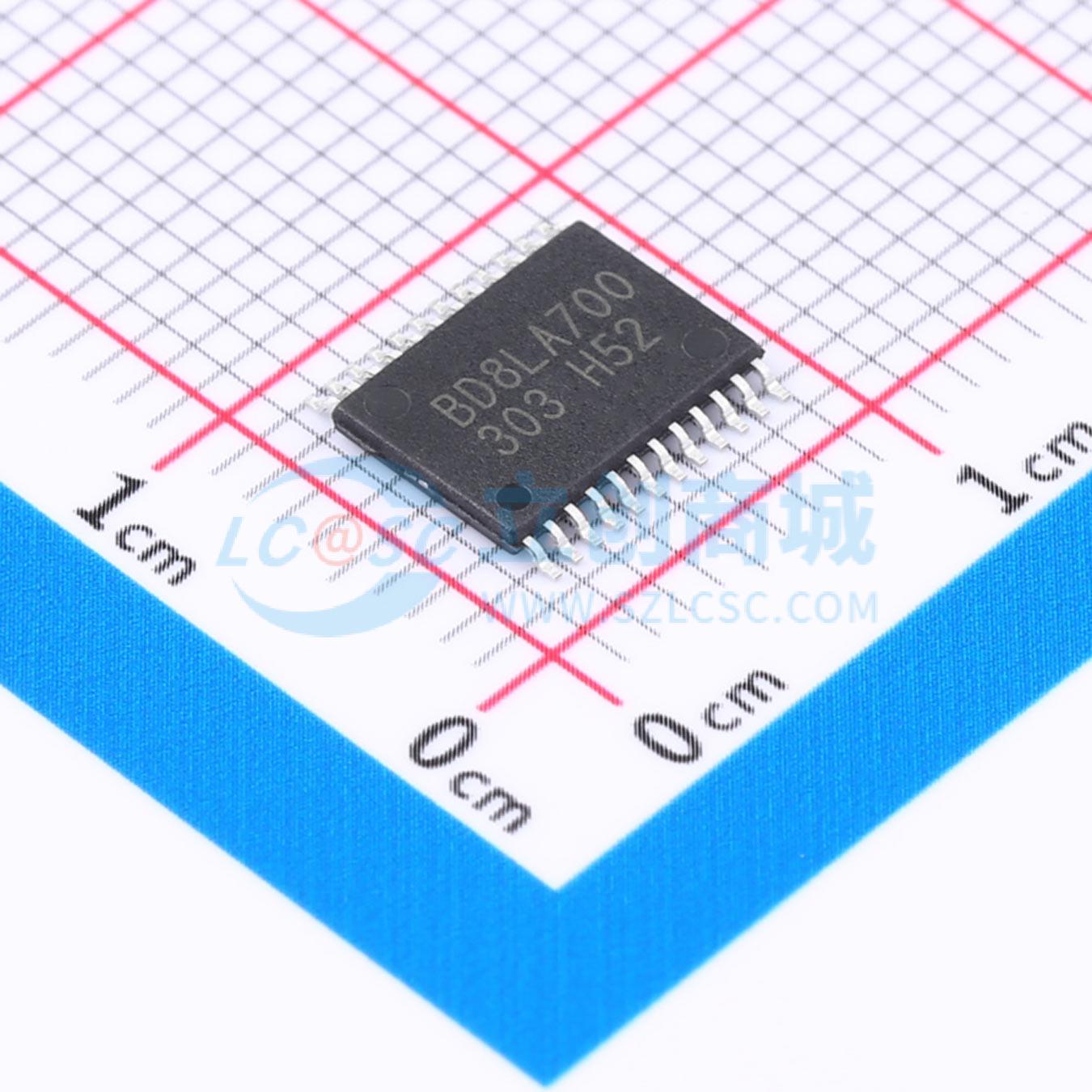

BD8LA700EFV-CE2
用于汽车的8通道低边开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD8LA700EFV是一款用于汽车和工业设备的8通道低端开关。它内置了开路负载检测电路、过流保护电路、有源钳位电路和热关断电路。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD8LA700EFV-CE2
- 商品编号
- C2149792
- 商品封装
- HTSSOP-24-EP-5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 8 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 导通电阻 | 700mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
BD8LA700EFV 是一款适用于汽车和工业设备的8通道低边开关。它内置开环检测电路、过流保护电路、主动钳位电路以及热关断电路。该设备具有16位串行外设接口（SPI），用于诊断和控制。它包括内置的过流保护（OCP）电路、主动钳位电路和热关断（TSD）电路。导通电阻为700 mΩ（在V_IN = 5V，T = 25°C，I = 0.2A时，典型值）。封装为表面贴装HTSSOP-B24，并且符合AEC-Q100标准。
应用领域
- 驱动阻性，感性负载
