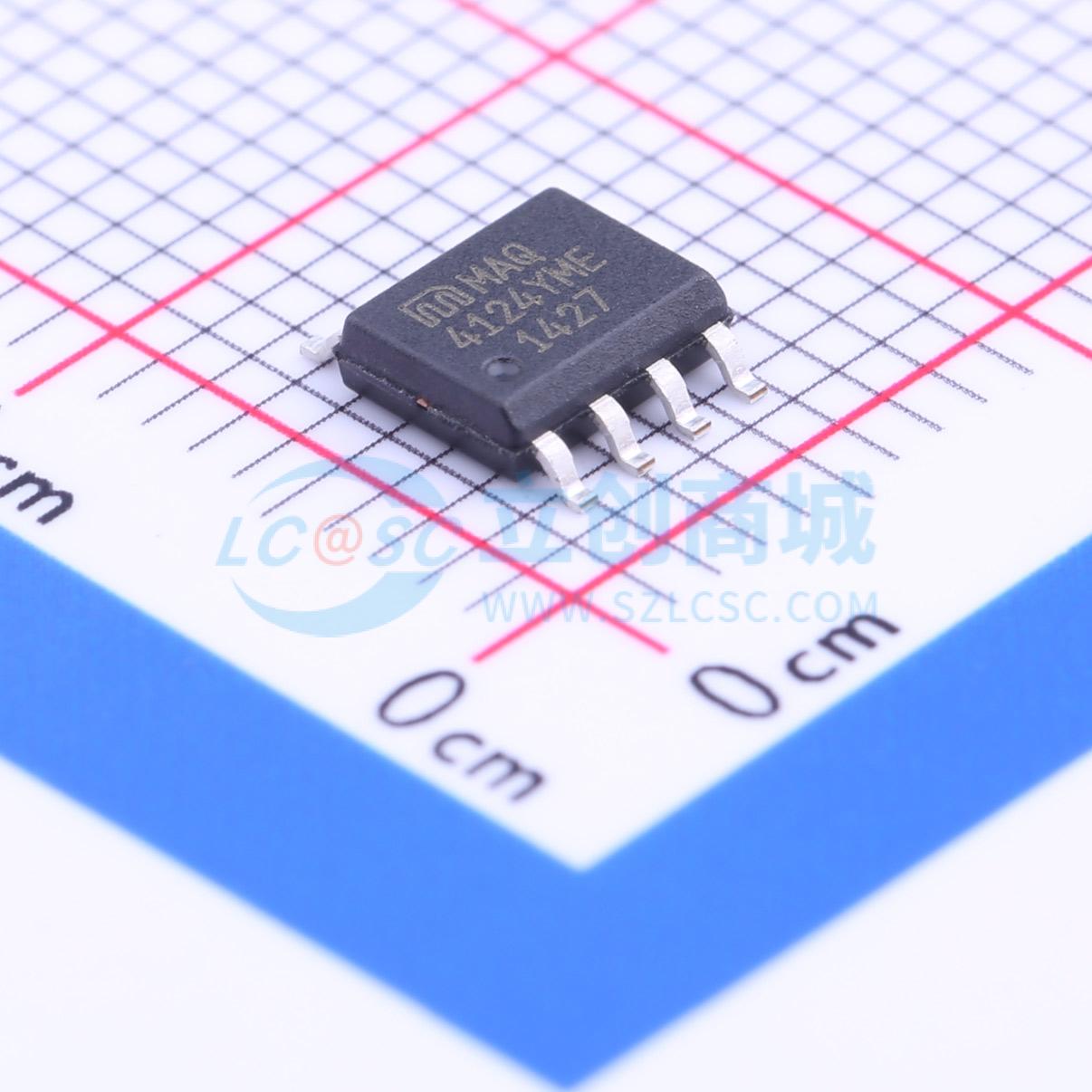

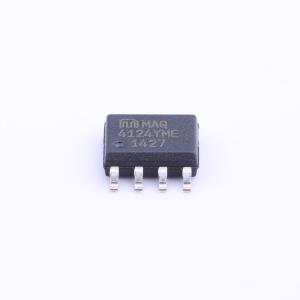

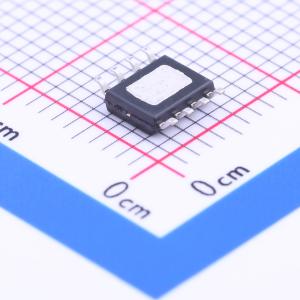

MAQ4124YME-VAO
MAQ4124YME-VAO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MAQ4124YME-VAO
- 商品编号
- C220171
- 商品封装
- SOIC-8-EP
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 3A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 11ns | |
| 下降时间(tf) | 11ns | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
MAQ4123/MAQ4124/MAQ4125 是一系列双路 3A 缓冲器/MOSFET 驱动器，用于驱动功率 MOSFET、IGBT 及其他需要低阻抗、高峰值电流和快速开关时间的重载（电容性、电阻性或电感性）负载。它们有反相、同相和互补三种配置。 MAQ4123/MAQ4124/MAQ4125 的工作电源电压范围为 4.5V 至 20V，输出电阻为 2.3Ω，可吸收或提供 3A 的峰值电流，能在 10ns 内切换 1800pF 的电容性负载，典型传播延迟时间为 50ns。 MAQ4123/MAQ4124/MAQ4125 的输入与 TTL 或 CMOS 兼容，具有 400mV 的迟滞以提供抗噪能力。输入可承受 5V 的负电压摆幅，并具备闩锁保护，可承受 200mA 的反向电流。 MAQ4123/MAQ4124/MAQ4125 的工作温度范围为 -40℃ 至 +125℃，已通过 AEC-Q100 汽车应用认证，采用 ePad SOIC-8 封装，以改善汽车应用所需的功率耗散和热性能。
商品特性
- 通过汽车 AEC-Q100 认证
- 高 ±3A 峰值输出电流
- 宽 4.5V 至 20V 电源电压范围
- 低 2.3Ω 输出电阻
- 匹配的上升和下降时间
- 带 1800pF 电容性负载时，快速 10ns 上升/下降时间
- 低传播延迟时间 50ns（典型值）
- TTL/CMOS 逻辑输入，与电源电压无关
- 闩锁保护，可承受 200mA 反向电流
- 逻辑输入可承受 -5V 摆幅
- 低等效 6pF 输入电容
- 输出电压在接地或 VS 的 25mV 范围内摆动
- 逻辑 1 输入时，低电源电流 2.0mA（全温度范围最大值），逻辑 0 输入时，300μA（全温度范围最大值）
- 反相、同相和差分配置
- -40℃ 至 +125℃ 温度范围
- 外露背面焊盘（ePad）封装，改善功率耗散
