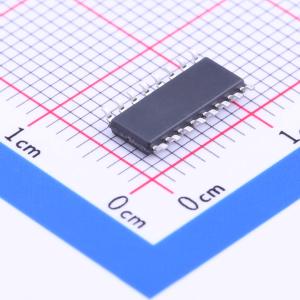

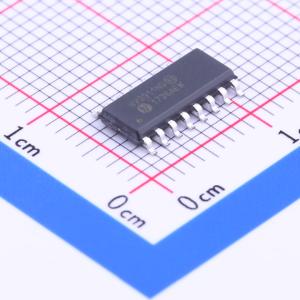

HV9911NG-G

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: HV9911NG-G
商品编号: C220179
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

HV9911是一款LED驱动IC，设计用于控制单开关PWM转换器（降压、升压、降压-升压和SEPIC）在恒定频率或恒定关断时间模式下工作。该控制器采用峰值电流控制方案，并具有可编程斜率补偿功能，包含一个内部跨导放大器以闭环控制输出电流，从而实现高输出电流精度。在恒定频率模式下，多个HV9911可以通过同步引脚相互同步，或者与外部时钟同步。可编程MOSFET电流限制功能可在输入欠压和输出过载条件下实现电流限制。该IC还包括一个适用于高功率应用的0.2A源极和0.4A沉极栅极驱动器。内部9V-250V线性稳压器为IC供电，消除了对外部电源的需求。HV9911提供了一个TTL兼容的PWM调光输入，可以接受占空比为0%-100%且频率高达几千赫兹的外部控制信号。该IC还提供了一个故障输出，可以在故障情况下通过外部断开FET来断开LED。

应用领域

RGB 背光应用
电池供电的LED灯
其他DC/DC LED驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	9V~250V
	开关频率	100kHz；350kHz

	属性	参数值
	通道数	1
	调光	PWM
	拓扑结构	SEPIC；升压；降压
	工作温度	-40℃~+85℃
