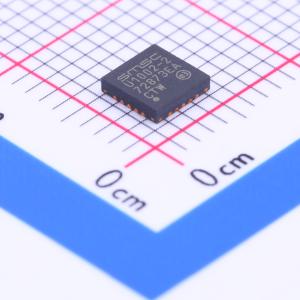

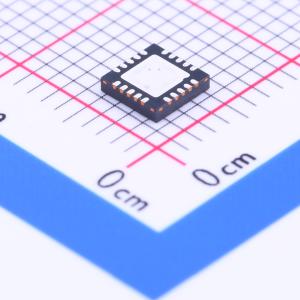

温馨提醒：图片仅供参考，商品以实物为准

UCS1002-2-BP

品牌名称: MICROCHIP(美国微芯)
商品型号: UCS1002-2-BP
商品编号: C220187
商品封装: QFN-20-EP(4x4)
包装方式: 托盘
商品毛重: 0.52克(g)

商品参数

商品概述

UCS1002提供一个USB端口电源开关，可精确控制高达2.5安培的连续电流，具备过流限制（OCL）、动态热管理、锁存或自动恢复（低测试电流）故障处理、可选的低电平或高电平有效使能、欠压和过压锁定、反向驱动保护以及反电压保护功能。 VS和VDD的分离电源支持是系统待机状态下实现低功耗的可选方案。这使笔记本电脑等电池供电应用能够在睡眠或关机状态下检测设备连接。连接检测标记触发后，系统可决定唤醒和/或提供充电功能。除电源开关和限流模式外，UCS1002还能自动为多种便携式设备充电，包括符合USB-IF BC1.2、YD/T - 1591（2009）标准的设备，以及大多数苹果和黑莓设备等。九个预加载的充电器仿真配置文件可最大程度覆盖外围设备的兼容性。此外，还提供可定制的充电器仿真配置文件，以满足现有和未来便携式设备独特的握手/识别要求。此定制配置文件采用下面提及的独特激励与响应方法。 UCS1002还提供电流监测功能，以便对系统电源进行智能管理，并设有电池充满选项，可在不考虑主机电源状态的情况下控制电流输送。这对于希望在待机和/或关机状态下供电，但又不想过度消耗电池电量的电池供电应用尤为重要。 UCS1002采用20引脚、4 mm x 4 mm的QFN封装。

商品特性

具备两种限流特性的端口电源开关
2.9至5.5 V的源电压范围
导通电阻为55 mΩ时，电流可达2.5 A
过流跳闸或恒流限制
软启动电路
可编程限流
动态热管理
欠压和过压锁定
反向驱动、反电压保护
锁存或自动恢复（低测试电流）故障处理
可选的高电平或低电平有效电源开关使能
BC1.2 VBUS放电端口重新协商功能
可选/自动循环的USB数据线充电器仿真配置文件
可定制的仿真配置文件采用独特的激励与响应方法，适用于未来配置文件
支持12W充电器仿真
支持有源电缆
支持USB - IF BC1.2充电下游端口（CDP）和专用充电端口（DCP）模式、YD/T - 1591标准，以及大多数苹果和黑莓协议标准；其他协议可通过SMBus 2.0 / I²C定义
符合USB 2.0标准的高速数据开关（在直通和CDP模式下）
九个预加载的充电器仿真配置文件，最大程度覆盖外围设备兼容性
一个可定制编程的充电器仿真配置文件，支持便携式设备，实现完全由主机控制的充电器仿真
故障警报开漏输出
独立的电流监测
低功耗连接检测和开漏A_DET#引脚
超低功耗睡眠状态
可选的VBUS和VDD分离电源支持，用于系统待机状态下的低功耗
连接唤醒功能
USB SMBus 2.0 / I²C通信 — 支持块写入和读取 — 多个SMBus地址
宽工作温度范围：-40 °C至+85 °C
IEC61000 - 4 - 2 8 / 15 kV ESD抗扰度
通过UL认证和EN/IEC 60950 - 1（CB）认证

应用领域

笔记本电脑和上网本
平板电脑和电子书阅读器
台式机和显示器
扩展坞和打印机
交流 - 直流墙式适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.5V~5.5V
	最大充电电流	2.5A
	充电饱和电压	-

	属性	参数值
	放电截止电压	-
	电池类型	-
	电池节数	-
	工作温度	-40℃~+85℃
