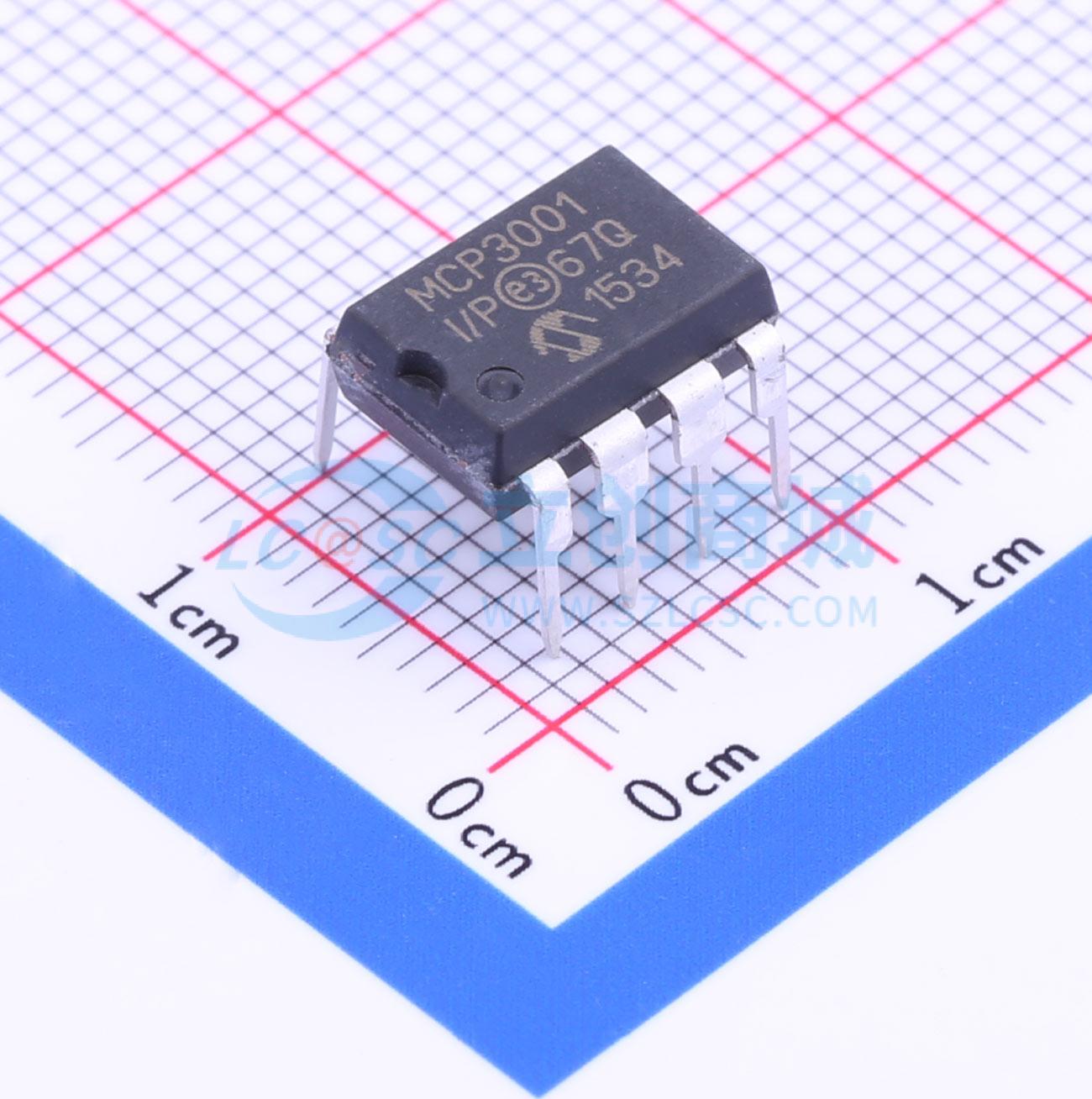

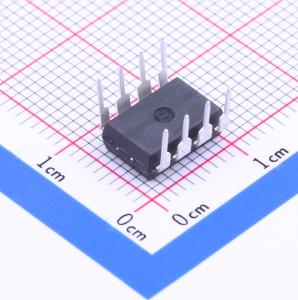

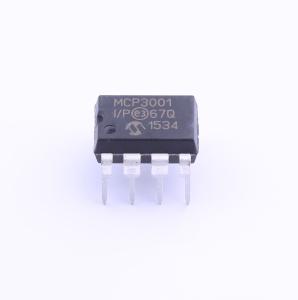

MCP3001-I/P
MCP3001-I/P
- 描述
- MCP3001是一款具有片上采样保持电路的10位模数转换器。该设备提供一个伪差分输入，差分非线性和积分非线性均在±1LSB内。通信采用兼容SPI协议的简单串行。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3001-I/P
- 商品编号
- C220200
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 10位 | |
| 采样率 | 200kHz；75kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款带有片上采样保持电路的逐次逼近型10位A/D转换器（ADC）。该器件提供单个伪差分输入。差分非线性（DNL）和积分非线性（INL）的最大规格均为±1 LSB。与该器件的通信通过一个与SPI协议兼容的简单串行接口完成。在2.8 MHz的时钟速率下，该器件的采样率最高可达200 ksps。该器件的工作电压范围很宽（2.7V - 5.5V）。低电流设计使得其典型待机电流仅为5 nA，典型工作电流为400 μA。该器件提供8引脚PDIP、MSOP、TSSOP和150 mil SOIC封装。
商品特性
- 10位分辨率
- 最大DNL为±1 LSB
- 最大INL为±1 LSB
- 片上采样保持
- SPI串行接口（模式0,0和1,1）
- 单电源供电：2.7V - 5.5V
- 5V供电时采样率为200 ksps
- 2.7V供电时采样率为75 ksps
- 低功耗CMOS技术 - 典型待机电流为5 nA，最大2 μA - 5V供电时最大工作电流为500 μA
- 工业温度范围：-40°C至+85°C
- 8引脚PDIP、SOIC、MSOP和TSSOP封装
应用领域
- 传感器接口
- 过程控制
- 数据采集
- 电池供电系统
