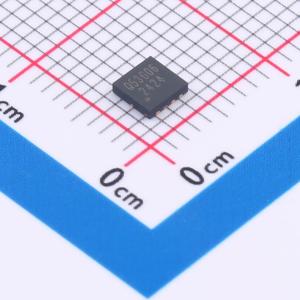

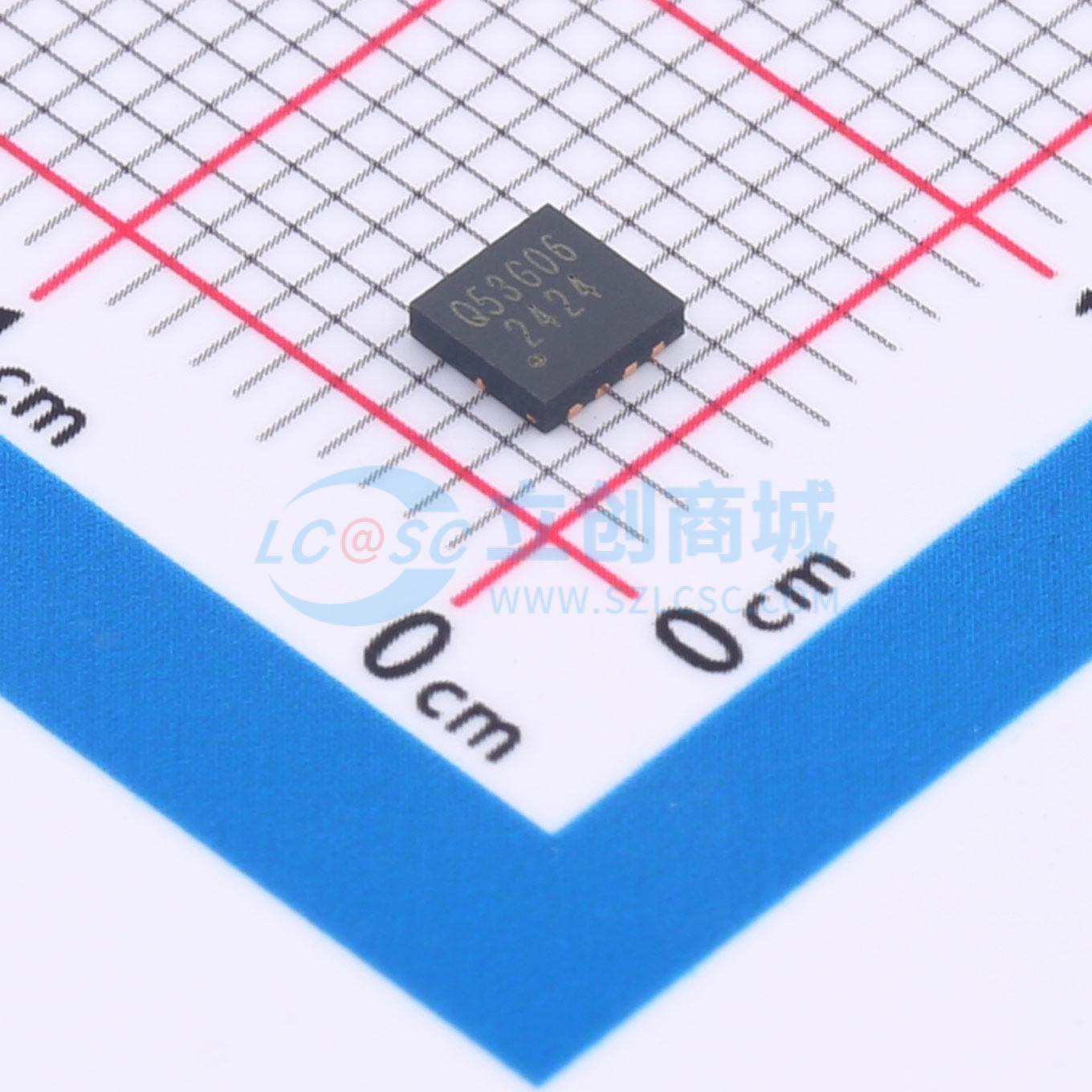

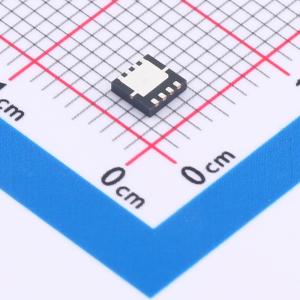

温馨提醒：图片仅供参考，商品以实物为准
YJQ53G06AQ
1个N沟道 耐压:60V 电流:53A 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用分裂栅沟槽MOSFET技术。具有出色的散热封装。采用高密度单元设计，实现低RDS(ON)。后缀为“Q”的型号表示符合AEC-Q101标准
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJQ53G06AQ
- 商品编号
- C20605931
- 商品封装
- DFN3333-8L
- 包装方式
- 编带
- 商品毛重
- 0.12608克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 53A | |
| 导通电阻(RDS(on)) | 12mΩ@4.5V | |
| 耗散功率(Pd) | 44W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 31nC@10V | |
| 输入电容(Ciss) | 1.85nF | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 440pF |
商品概述
- 分裂栅沟槽MOSFET技术
- 优秀的散热封装
- 用于降低RDS(ON)的高密度单元设计
商品特性
- 60V
- 53A
- RDS(ON)(VGS = 10 V时)<8.2mΩ
- RDS(ON)(VGS = 4.5 V时)<12mΩ
- 100%经过EAS测试
应用领域
-功率开关应用-不间断电源-DC-DC转换器
