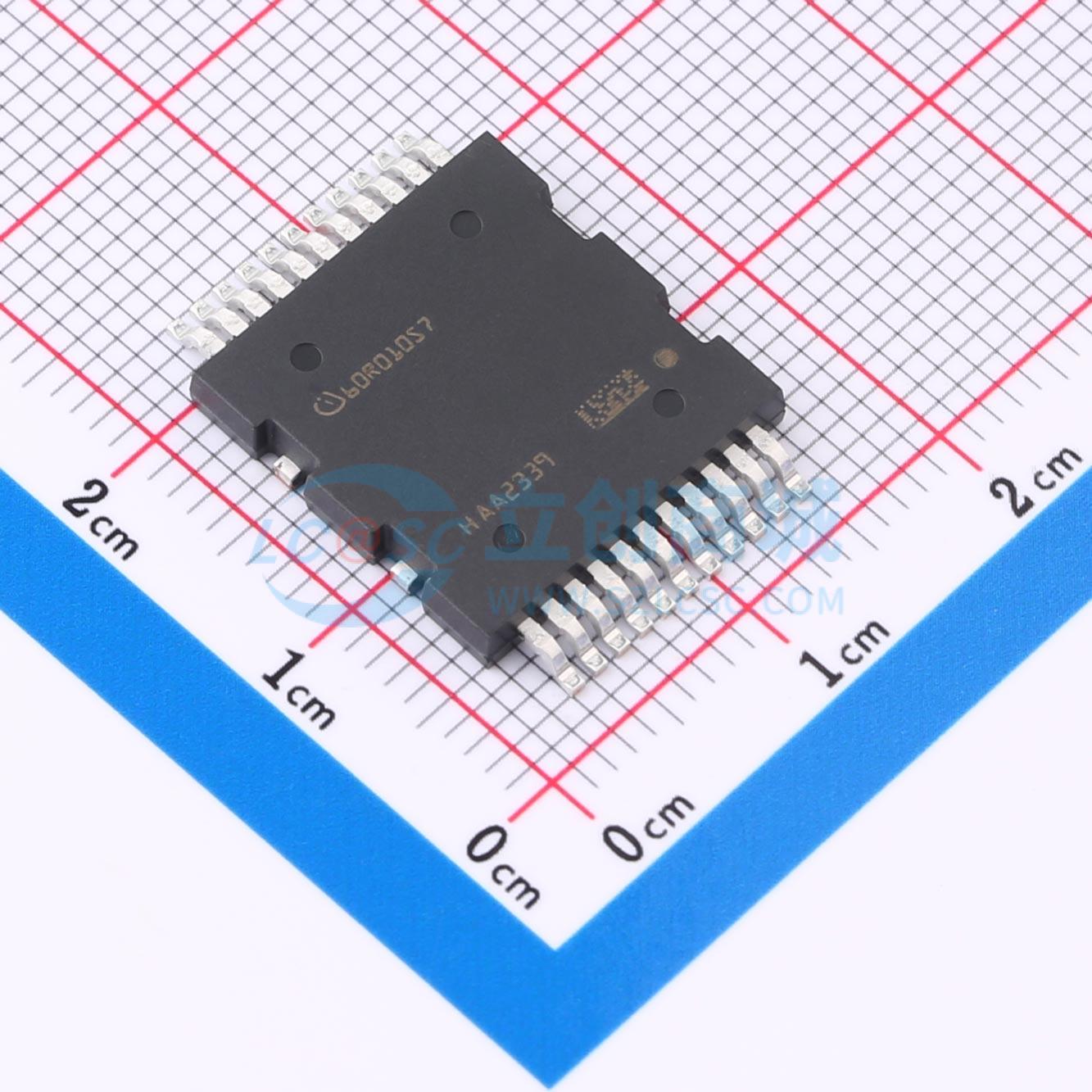

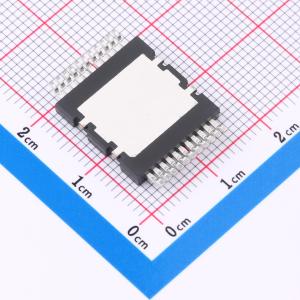

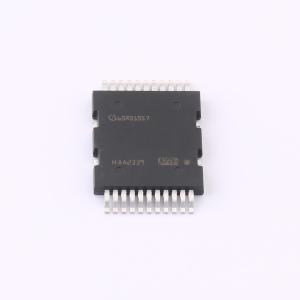

温馨提醒：图片仅供参考，商品以实物为准
IPQC60R010S7XTMA1
600V CoolMOS SJ S7功率器件
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- IPDQ60R010S7为低频开关应用提供了最佳的性价比。CoolMOS™ S7作为高压超结MOSFET，具备极低的导通电阻（RDS(on)），显著提升了能源效率。CoolMOS™ S7针对“静态开关”和大电流应用进行了优化
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPQC60R010S7XTMA1
- 商品编号
- C20191610
- 商品封装
- HDSOP-22
- 包装方式
- 编带
- 商品毛重
- 3.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 10mΩ@12V | |
| 耗散功率(Pd) | 694W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 318nC@12V | |
| 输入电容(Ciss) | 11.986nF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 187pF |
商品特性
- CoolMOS S7技术可在最小的封装尺寸内实现10mΩ的导通电阻(RDS(on))
- 在低频开关应用中具备优化的性价比
- 高脉冲电流能力
- 开尔文源引脚可提升大电流下的开关性能
- QDPAK(PG - HDSOP - 22 - 1)封装提供顶部散热,改善封装散热性能
应用领域
- 固态继电器和断路器
- 高功率/高性能应用中的线路整流,如计算机、电信、不间断电源(UPS)和太阳能
