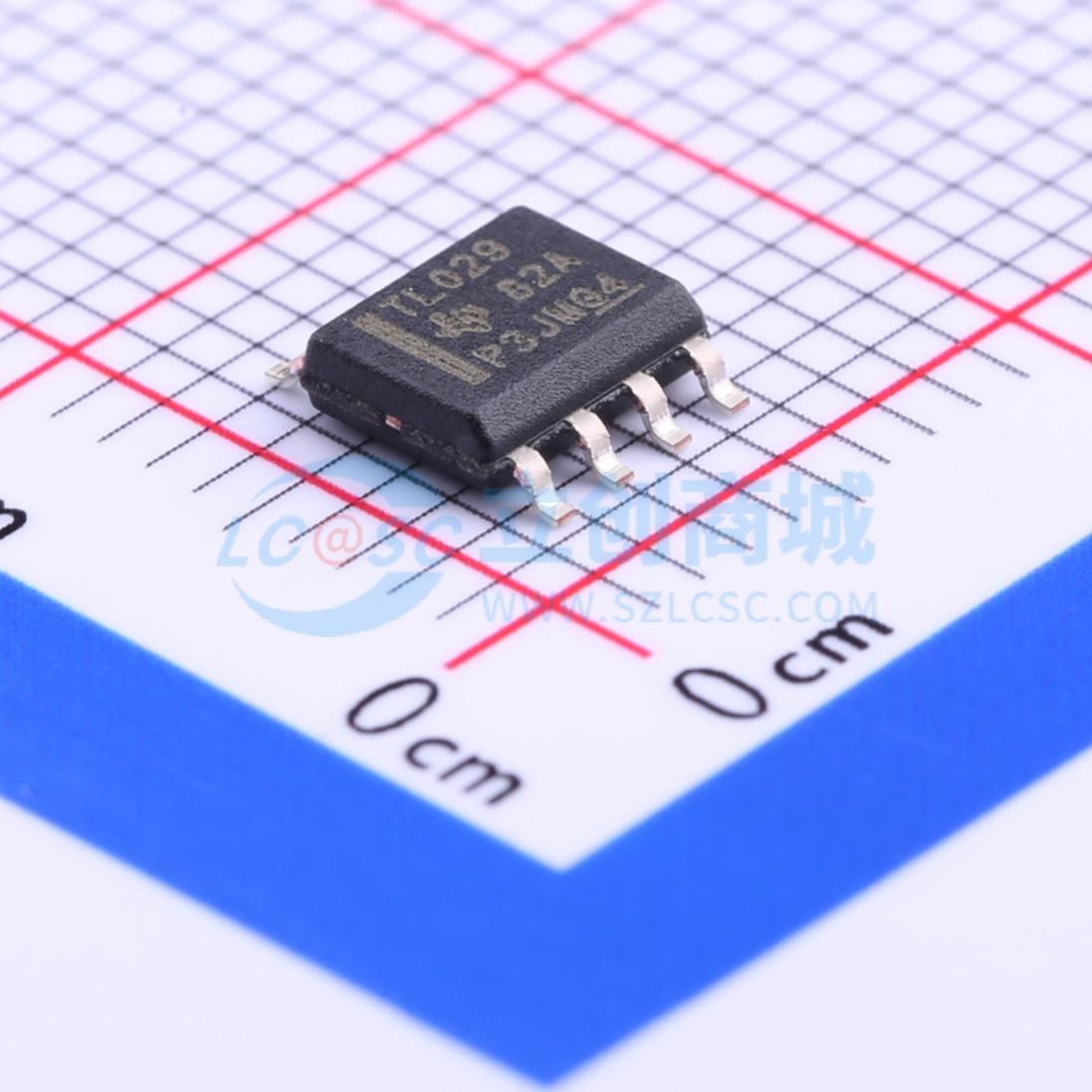

TLIN2029DQ1

TLIN2029-Q1 是一种局部互联网络（LIN）物理层收发器，集成了唤醒和保护功能，符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A 和 ISO/DIS 17987–4.2 标准。LIN 是一种单线双向总线，通常用于低速车载网络，数据速率最高可达 20 kbps。TLIN2029-Q1 设计支持 24 V 应用，具有更宽的工作电压范围和额外的总线故障保护。LIN 接收器支持高达 100 kbps 的数据速率，适用于在线编程。TLIN2029-Q1 通过使用限流波形驱动器将 TXD 输入上的 LIN 协议数据流转换为 LIN 总线信号，该驱动器可以减少电磁辐射（EME）。接收器将数据流转换为逻辑电平信号，并通过开漏 RXD 引脚发送到微处理器。通过使用睡眠模式，可以实现超低电流消耗，允许通过 LIN 总线或引脚唤醒。集成电阻、ESD 和故障保护功能使设计人员能够在应用中节省板空间。

• 通过 AEC-Q100 汽车应用认证 – 设备温度：-40℃ 至 125℃ 环境 – 设备 HBM 认证等级：±8 kV – 设备 CDM 认证等级：±1.5 kV
• 符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A 和 ISO/DIS 17987–4.2
• 符合 SAE J2602 推荐的 LIN 实践
• 支持 24 V 应用
• LIN 发送数据速率最高可达 20 kbps
• 宽工作范围
  • 4 V 至 48 V 供电电压
  • ±58 V LIN 总线故障保护
• 睡眠模式：超低电流消耗，允许从以下方式唤醒：
  • LIN 总线
  • 通过 EN 本地唤醒
• 上电和下电无故障操作
• 保护特性：
  • VSUP 上的欠压保护
  • TXD 主导时间超时保护 (DTO)
  • 热关断保护
• 在系统级别提供未供电节点或地线断开的故障安全
• 提供 SOIC（8）封装和无引脚 VSON（8）封装，具有改进的自动光学检测 (AOI) 能力

• 车身电子和照明
• 信息娱乐和组合仪表
• 混合动力电动汽车和动力传动系统
• 被动安全
• 家用电器
