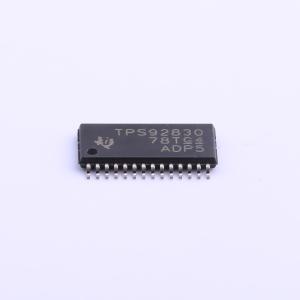

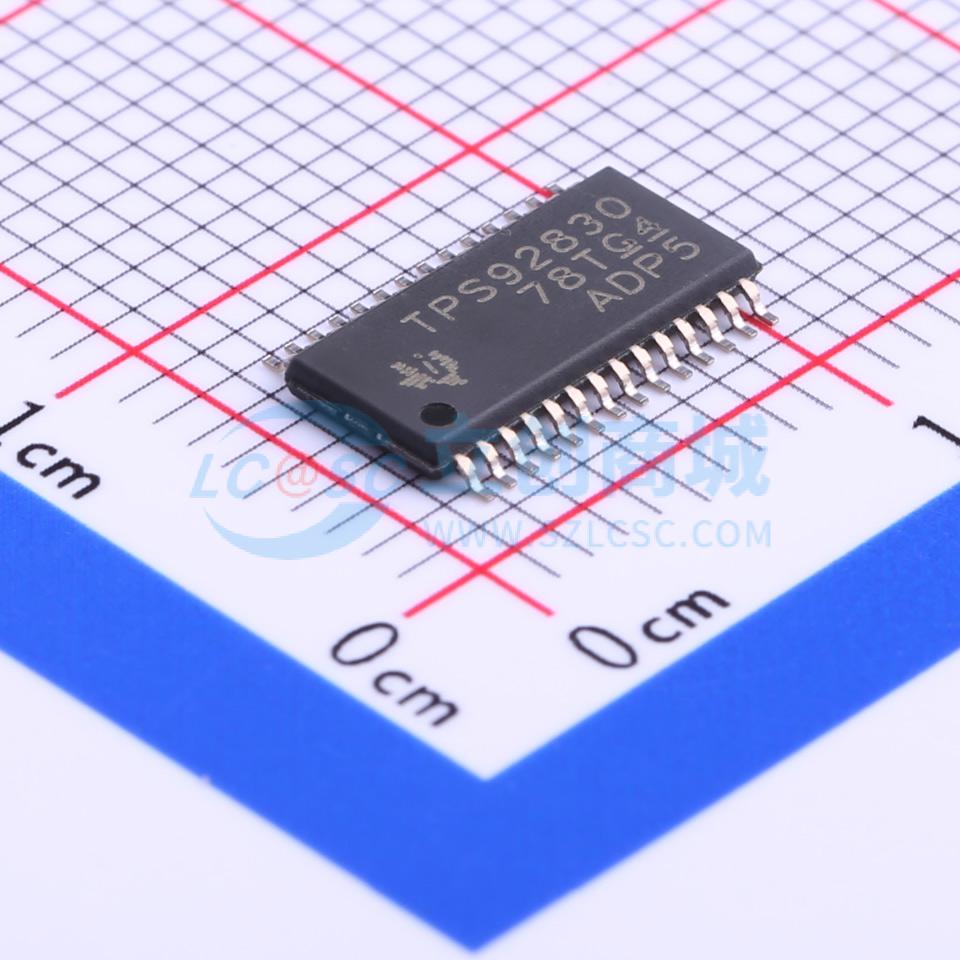

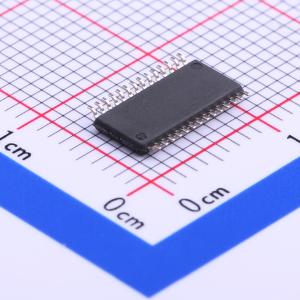

温馨提醒：图片仅供参考，商品以实物为准
TPS92830QPWRQ1
TPS92830QPWRQ1
- 描述
- TPS92830-Q1 汽车类 3 通道高侧、高功率、恒流线性 LED 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS92830QPWRQ1
- 商品编号
- C213543
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~40V | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 3 | |
| 调光 | 模拟；PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
随着照明均匀性趋势的发展，高电流LED常与照明扩散器和导光板一起用于汽车前后灯。同时，为了满足严格的电磁兼容性和可靠性要求，线性LED驱动器在汽车应用中非常受欢迎。然而，对于带有集成功率晶体管的线性LED驱动器来说，提供大电流是一个挑战。TPS92830-Q1器件是一种先进的车规级高端恒流线性LED控制器，通过外部N沟道MOSFET来提供大电流。该器件具有全套适用于汽车应用的功能，并且与多种N沟道MOSFET兼容。
TPS92830-Q1器件的每个通道都通过采样电阻值独立设置通道电流。内部精密恒流调节环路通过采样电阻两端的电压来检测通道电流，并相应地控制N沟道MOSFET的栅极电压。该器件还集成了两级电荷泵以实现低压降操作。电荷泵电压足够高，可以支持多种N沟道MOSFET的选择。PWM调光功能提供了多种灵活性—内部PWM发生器、外部PWM输入或电源调光。专为汽车应用设计的各种诊断和保护功能有助于提高系统鲁棒性和易用性。一个失效-全部失效故障总线支持TPS92830-Q1与TPS92630-Q1、TPS92638-Q1和TPS9261x-Q1系列共同工作，以满足各种故障处理需求。
应用领域
- 后灯 – 尾灯和刹车灯，后转向指示灯，雾灯，倒车灯
- 前灯 – 位置灯，日间行车灯，前转向指示灯，近光灯
