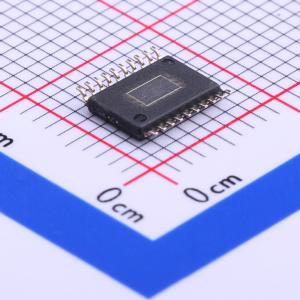

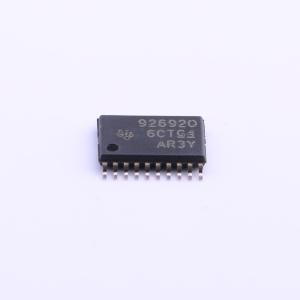

TPS92692QPWPTQ1

描述: TPS92692-Q1 具有扩频频率调制和内部 PWM 发生器的高精度 LED 控制器
品牌名称: TI(德州仪器)
商品型号: TPS92692QPWPTQ1
商品编号: C213565
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	功能特性	过压保护(OVP)；内置软启动；过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	-
	恒流精度	4%

商品概述

TPS92692和TPS92692-Q1是基于峰值电流模式的高精度控制器，设计用于支持升压、降压LED驱动器拓扑。器件集成轨到轨电流放大器用于测量LED电流，采用扩频调频技术改善EMI性能。该高性能LED控制器可通过模拟调光或PWM调光技术独立调制LED电流：通过改变高阻抗模拟调整IADJ输入两端的电压，可获得线性模拟调光响应，调光范围超过15:1；通过直接对DIM/PWM输入引脚调制所需占空比，或启用内部PWM生成电路，即可实现LED电流的PWM调光，内部PWM生成器通过将DIM/PWM引脚的直流电压与内部三角波发生器比较，转换为对应的占空比；可选的PDRV栅极驱动器输出可用于驱动外部P沟道串联MOSFET。该器件支持通过电流监测IMON输出持续检查LED状态，还包含开漏故障指示输出，可指示LED过流、输出过压和输出欠压状况。

商品特性

宽输入电压范围，为4.5V~65V
在-40℃~150℃结温范围内，LED电流精度优于±4%
采用扩频调频技术，可改善EMI性能
具备全面的故障保护电路，带有电流监测输出与开漏故障标志指示器
内置模拟电压转PWM占空比发生器，可实现独立调光操作
兼容直接PWM输入，调光范围超过1000:1
带有模拟LED电流调整输入IADJ，对比度超过15:1
集成P沟道驱动器，可实现串联FET调光与LED保护
TPS92692-Q1符合汽车Q100 1级认证

应用领域

汽车外部照明（TPS92692-Q1）
驾驶员监测系统DMS
通用LED照明
出口指示牌与应急照明

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4.5V~65V
	开关频率	80kHz~800kHz
	通道数	1
	输出电压	-
	输出电流	-
