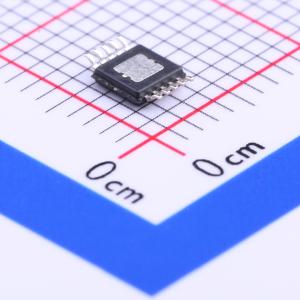

温馨提醒：图片仅供参考，商品以实物为准

TPS92513HVDGQR

描述: TPS92513HV TPS92513 具有集成模拟电流调节功能的 1.5A 降压 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS92513HVDGQR
商品编号: C213571
商品封装: HVSSOP-10-EP-0.5mm
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

TPS92513/HV 是1.5A降压（Buck）电流调节器，集成了MOSFET以驱动高电流LED。这些LED驱动器提供42V和60V（HV）输入范围，可以在用户选择的固定频率下工作，并采用峰值电流模式控制，提供出色的线路和负载调节性能。

TPS92513/HV LED驱动器具有独立的模拟和脉宽调制（PWM）调光输入，可以实现无妥协的亮度控制，分别达到大于10:1和大于100:1的对比度。PWM输入与低压逻辑标准兼容，便于与各种微控制器接口。模拟LED电流设定点可以通过IADJ输入使用外部0V至1.8V信号在0V至300mV范围内进行调整。

对于使用两个或更多TPS92513/HV LED驱动器的多串应用，内部振荡器可以被外部时钟驱动，确保所有转换器在同一频率下工作，从而减少拍频的可能性并简化系统EMI滤波。可调输入欠压锁定（UVLO）带有迟滞功能，可以根据供电电压条件灵活设置启动/停止电压。

TPS92513包含逐周期过流保护和热关断保护。它采用10引脚HVSSOP PowerPAD封装。

商品特性

集成220-mΩ高压侧MOSFET
输入电压范围4.5V至42V（TPS92513HV为4.5V至60V）
可调电压参考0V至300mV
±5% LED电流精度
100kHz至2MHz开关频率范围
专用PWM调光输入
可调欠压锁定
过流保护
过温保护
带PowerPAD的MSOP-10封装

应用领域

道路照明
应急/出口照明
通用工业和商业照明
零售照明
家电照明
交通照明
腰牌灯
照明条

	属性	参数值
	商品目录	LED驱动
	开关频率	100kHz~2MHz
	通道数	1
	输出电流	1.5A

	属性	参数值
	调光	PWM；模拟
	拓扑结构	降压
	工作温度	-40℃~+125℃
