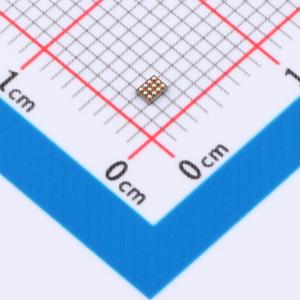

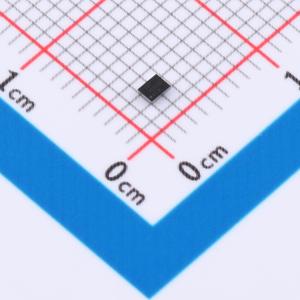

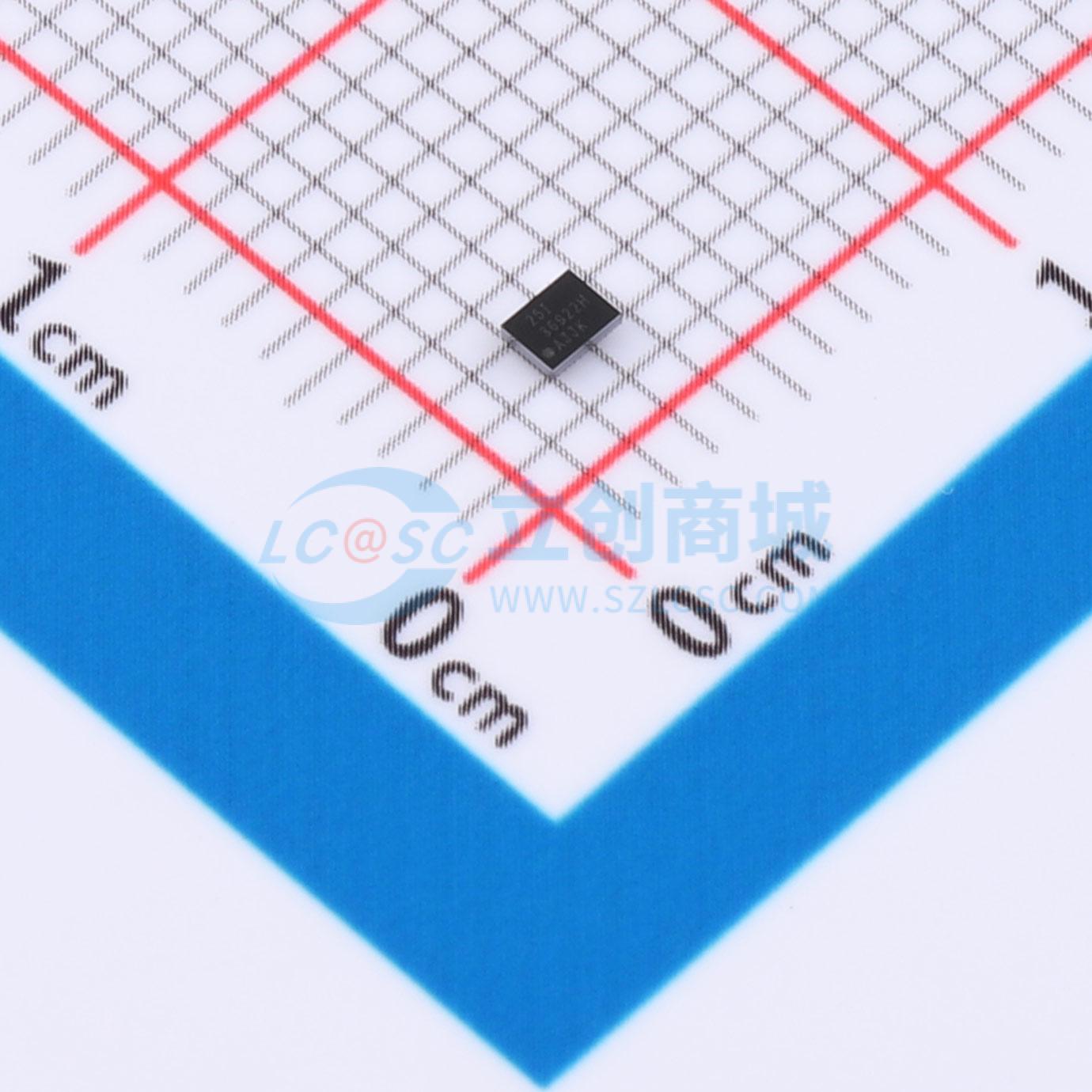

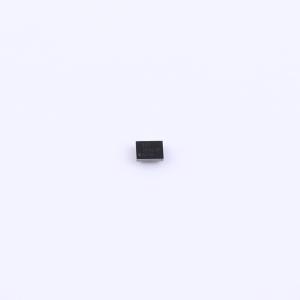

LM36922HYFFR

描述: LM36922H 高效双灯串白光 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: LM36922HYFFR
商品编号: C213572
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

LM36922H是一款专为LCD显示屏背光照明而设计的超紧凑型、高效双串白色LED驱动器。该器件最多可为12个串联LED供电，每条灯串的电流高达25mA。该器件采用自适应电流调节方法，可在保持电流稳定的同时为每个灯串提供不同的LED电压。 LED电流通过I²C接口或逻辑电平PWM输入进行调节。PWM占空比在内部进行感测并映射到一个11位电流，从而提供宽PWM频率范围并在50μA至25mA范围内实现无噪声运行。其他特性包括可根据负载电流自动更改频率的自动频率模式，其作用是提升效率。该器件可在2.5V至5.5V输入电压范围内运行，其运行温度范围为 -40°C至 +85°C。

商品特性

整个过程、电压、温度范围内的灌电流匹配度为1%
整个过程、电压、温度范围内的灌电流精度为3%
11位调光分辨率
解决方案效率最高可达90%
在电压高达38V、每条灯串的电流为25mA的条件下，可驱动一至两条并行发光二极管(LED)灯串
脉宽调制(PWM)调光输入
I²C可编程
500kHz和1MHz可选开关频率，可选频移为 -12%
自动切换频率模式（250kHz、500kHz和1MHz）
四个可配置过压保护阈值（17V、24V、31V和38V）
四个可配置过流保护阈值（750mA、1000mA、1250mA和1500mA）
热关断保护
通过ASEL输入在外部选择I²C地址选项

应用领域

针对智能手机和平板电脑背光照明的电源LED最多可达24个的液晶显示屏(LCD)面板

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.5V~5.5V
	开关频率	1MHz；500kHz
	通道数	2

	属性	参数值
	输出电压	38V
	输出电流	25mA
	调光	模拟；PWM
	拓扑结构	升压
	工作温度	-40℃~+85℃
