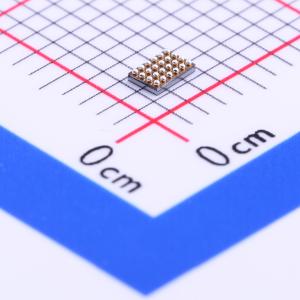

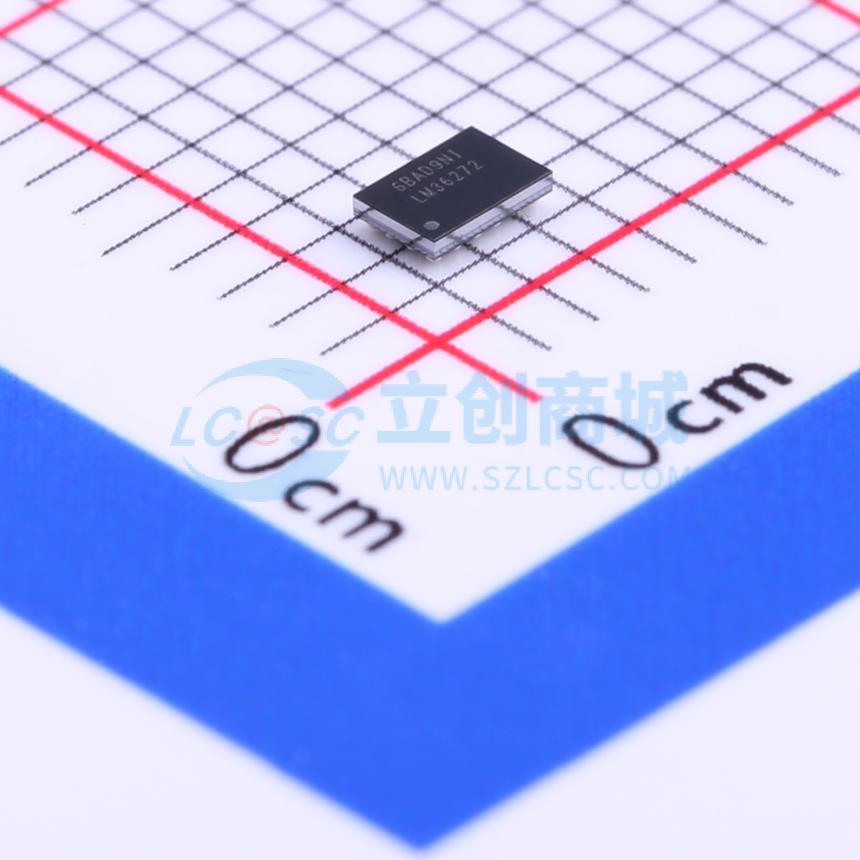

LM36272YFFR

输出30mA 模拟,I2C调光升压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM36272 双通道 LCD 背光和偏置电源
品牌名称: TI(德州仪器)
商品型号: LM36272YFFR
商品编号: C213569
商品封装: DSBGA-24
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

LM36272 是一款集成的双通道 WLED 驱动器和 LCD 偏置电源。其超紧凑的尺寸、高效率、高度集成以及可编程性使其能够应对各种应用，无需硬件更改即可最小化整体解决方案的面积。

背光升压提供高达 29V 的总输出电压来偏置两个并联的 LED 串。11 位 LED 电流可以通过 I2C 总线进行编程，并且/或者通过逻辑电平 PWM 输入从 60 μA 到 30 mA 进行控制。每个 LED 串可以独立启用或禁用，以提供区域调光功能。背光升压可以在 4.7 μH 到 15 μH 的电感范围内高效运行，从而实现效率和解决方案尺寸的优化。

LCD 偏置升压为正 LDO 和反相电荷泵供电。正负偏置电源具有 ±4 V 到 ±6.5 V 的可编程输出电压（步进 50 mV），并且电流能力可达 ±80 mA。自动排序功能提供了从正偏置到负偏置激活的编程延迟，并具有额外的可编程电压斜率控制。两种唤醒模式允许使用单个外部信号控制两个偏置输出，并在保持激活状态时消耗非常低的静态电流。

商品特性

驱动多达两路并联白光LED串（最大V_OUT为29V）
11位指数和线性调光控制PWM和I2C亮度控制
使用4.7 μH至15 μH电感器的背光操作
背光和LCD偏置效率高达92%
可编程LCD偏置电压±4至±6.5 V，分辨率为50 mV
每个输出高达80 mA
从60 μA到30 mA的LED电流匹配精度为0.2%
从60 μA到30 mA的LED电流精度为1%
输入电压范围2.7 V至5 V

应用领域

带有最多16个LED的LCD面板
智能手机
平板电脑和游戏平板电脑
家庭自动化控制面板

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5V
	开关频率	250kHz~1MHz
	通道数	2
	输出电压	29V

	属性	参数值
	输出电流	30mA
	调光	PWM；模拟
	特性	-
	拓扑结构	升压
	工作温度	-40℃~+85℃
