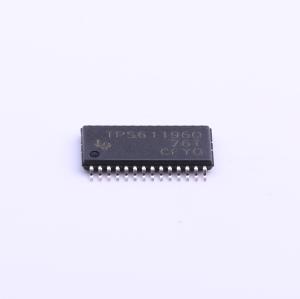

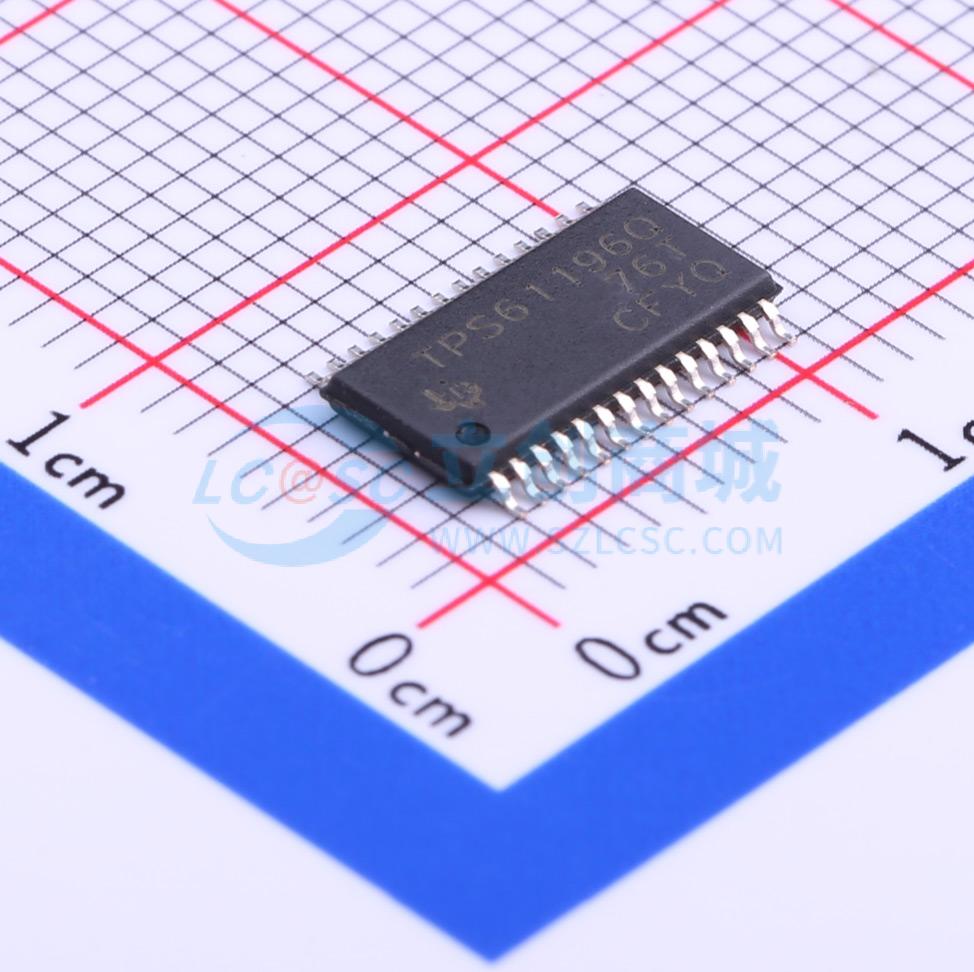

TPS61196PWPRQ1

每串独立PWM调光的六路400 mA白光LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS61196-Q1 每个灯串具有独立的 PWM 调光的 6 灯串 400mA WLED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS61196PWPRQ1
商品编号: C213570
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

	属性	参数值
	调光	PWM
	功能特性	过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	1.5%

商品概述

TPS61196-Q1为汽车液晶显示器 (LCD) 背光提供了高度集成的解决方案，每串LED具备独立的PWM调光功能。该器件是一款电流模式升压控制器，可驱动多达六串串联多个LED的白光LED (WLED)。每串均有独立的电流调节器，可将LED电流在50 mA至400 mA范围内调节，匹配精度达±1.5%。电流吸收端的最小电压可在0.3 V至1 V范围内编程，以适应不同的LED电流设置。该器件的输入电压范围为8 V至30 V。

TPS61196-Q1可自动调节升压控制器的输出电压，仅提供正向压降最大的LED串所需的电压，再加上该串IFB引脚所需的最小电压，从而优化驱动器效率。其开关频率可通过外部电阻在100 kHz至800 kHz范围内编程。

TPS61196-Q1支持直接PWM亮度调光。每串均有独立的PWM控制输入。在PWM调光期间，LED电流会根据外部PWM信号确定的频率和占空比开启或关闭。PWM频率范围为90 Hz至22 kHz。

TPS61196-Q1集成了过流保护、输出短路保护、ISET接地短路保护、二极管开路和短路保护、LED开路和短路保护以及过热关断电路。此外，TPS61196-Q1可检测IFB引脚接地短路，以保护LED串。该器件还提供可编程的输入欠压锁定阈值和输出过压保护阈值。

商品特性

8 V至30 V输入电压
最高120 V输出电压
100 kHz至800 kHz可编程开关频率
适应LED电压的自适应升压输出
六个电流吸收端，每串连续输出200 mA，脉冲输出400 mA
各串间电流匹配精度达±1.5%
高达5000:1的高精度PWM调光分辨率
可编程过压保护 (OVP) 阈值
可编程输入欠压锁定 (UVLO) 阈值
可调节软启动时间
内置LED开路和短路保护
内置肖特基二极管开路和短路保护
内置ISET短路保护
内置IFB短路保护
热关断

应用领域

汽车LCD背光
汽车仪表盘显示屏
汽车辅助显示屏

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	8V~30V
	开关频率	100kHz~800kHz
	通道数	6
	输出电压	8V~120V
	输出电流	400mA
