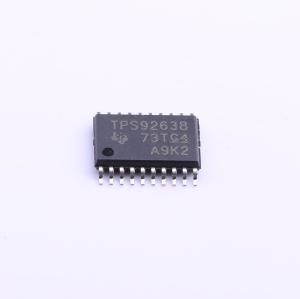

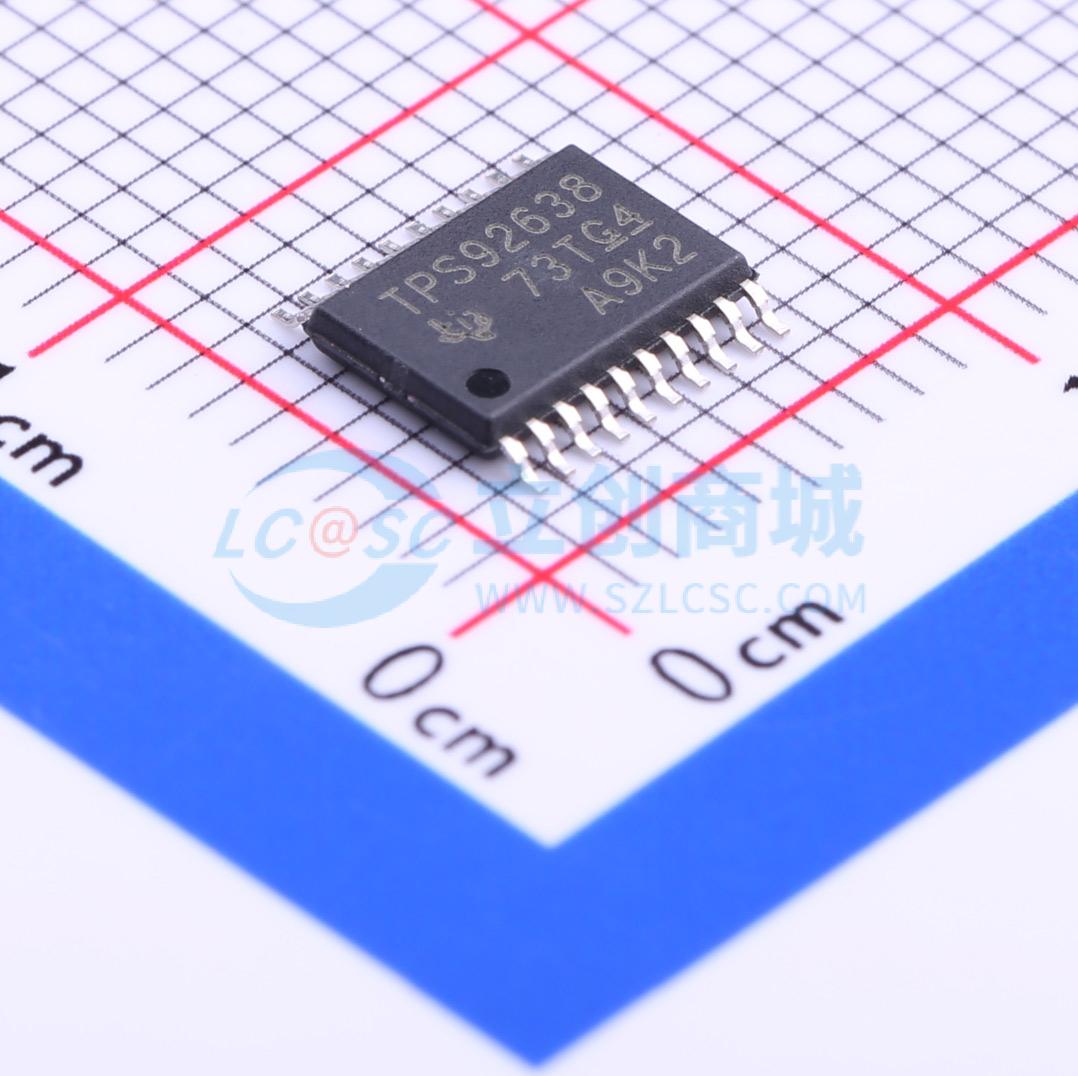

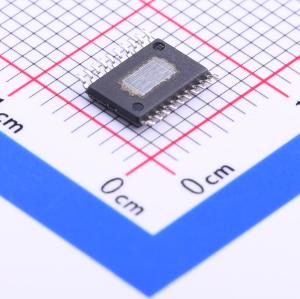

TPS92638QPWPRQ1
带PWM调光功能的8通道线性LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS92638-Q1 TPS92638-Q1 具有 PWM 明暗调节的 8 通道线性 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS92638QPWPRQ1
- 商品编号
- C213566
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~40V | |
| 开关频率 | - | |
| 通道数 | 8 | |
| 输出电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 恒流精度 | 3% |
商品概述
TPS92638-Q1是一款八通道线性LED驱动器，具有PWM调光控制功能。其设计非常适合驱动中等功率范围内的多串LED。该器件可以驱动多达八串LED，每串包含一到三个LED，每通道的总电流可达70毫安。输出端可以并联以提供高达560毫安的更高电流驱动。在多串应用中，该器件的优势在于可以共用LED串的阴极连接，因此只需要一根回线，而不是像低侧电流检测系统那样每串LED都需要一根回线。
该器件具备在高电流和低电流之间切换LED电流的功能，适用于停车灯和尾灯应用。通过两个参考电阻设置每个输出的两种LED电流水平。内置的温度监测功能会在IC结温超过热阈值时降低LED驱动电流。可以通过外部电阻编程设置温度阈值。通过将TEMP引脚接地可以禁用热电流监测功能。作为工厂编程选项，还可以选择将结温输出为模拟电压。
商品特性
- 适用于汽车应用
- 器件温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级H2
- 器件CDM ESD分类等级C3B
- 8通道LED驱动器，具有模拟和PWM调光功能
- 宽输入电压范围：5V–40V
- 通过参考电阻设置可调节的恒定输出电流
- 每通道最大电流：70毫安
- 并行操作模式下最大电流：560毫安
- 精度：每通道±3%
- 精度：每器件±4%
- PWM调光输入（PWM）
- 开/关延迟时间：典型值25微秒，最大45微秒
- 4组PWM调光控制8个通道
- 具有消抖功能的开路和短路LED检测
- 故障引脚用于报告开路、短路和热关断故障，支持最多15个设备的并行总线连接
- 温度-电流折返以防止热关断，具有可编程阈值
- 单个电阻设置停止电流设定点
- 单个电阻设置尾电流设定点
- 工作结温范围-40℃至150℃
- 封装：20引脚增强散热PWP封装（PDSO）
应用领域
- LED照明应用（例如，日间行车灯、位置灯、雾灯、尾灯、停车灯或尾部灯光、内部照明）
