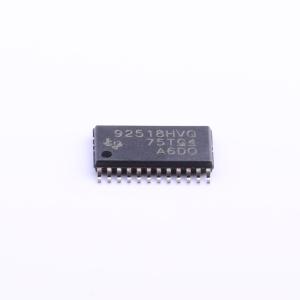

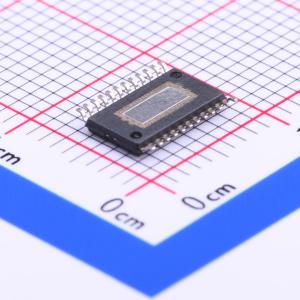

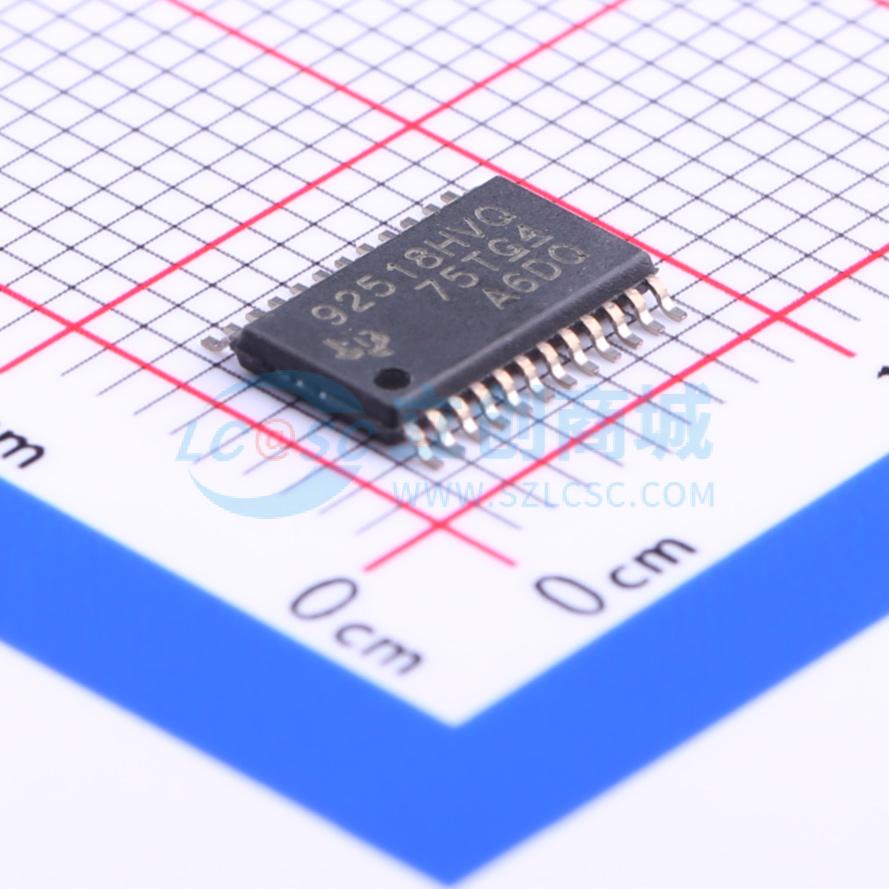

TPS92518HVQPWPTQ1
TPS92518HVQPWPTQ1
- 描述
- TPS92518HV-Q1 具有 SPI 接口、模拟和 PWM 调光功能的汽车类双路降压 LED 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS92518HVQPWPTQ1
- 商品编号
- C213552
- 商品封装
- HTSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6.5V~65V | |
| 开关频率 | 2MHz | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | - | |
| 调光 | 模拟；PWM | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS92518-Q1系列产品是带有SPI通信接口的双通道降压LED电流控制器。串行通信接口为多通道和平台照明驱动模块（LDM）应用提供了单一通信路径。 TPS92518-Q1采用准滞环控制方法，支持1 kHz至2 MHz的开关频率。这种控制方法可实现出色的高频并联FET调光，还能应对基于自适应LED矩阵的前照灯系统的严苛动态负载。 软件可编程的SPI设定点（精确峰值电流、受控关断时间和输出电压检测）使设计人员能够为多种负载配置开发单一的LED驱动解决方案，并且可以根据未来LED驱动设计要求快速重新配置。 TPS92518-Q1器件的输入范围高达42 V。TPS92518HV-Q1是高压选项，输入范围高达65 V。
商品特性
- 符合AEC-Q100汽车应用标准
- 1级：环境工作温度范围为 -40℃至125℃
- 器件HBM分类等级为H2
- 器件CDM分类等级为C5
- 宽输入电压范围6.5 V至65 V
- 两个独立的降压LED控制器
- 高带宽、准滞环控制
- 可调高端检测
- 直接PWM调光输入
- 逐周期电流限制
- SPI通信接口
- 软件可配置设定点（8位）
- 数字校准和分档
- 故障监测与报告
- 先进的高精度调光
- 10,000:1 PWM调光范围
- 255:1模拟调光范围
- 高频并联FET调光
应用领域
- 汽车LED照明：远光灯和近光灯、日行灯、转向灯、位置灯
- 恒流LED驱动器
- 开关矩阵前照灯
- AFS前照灯
- LED通用照明
