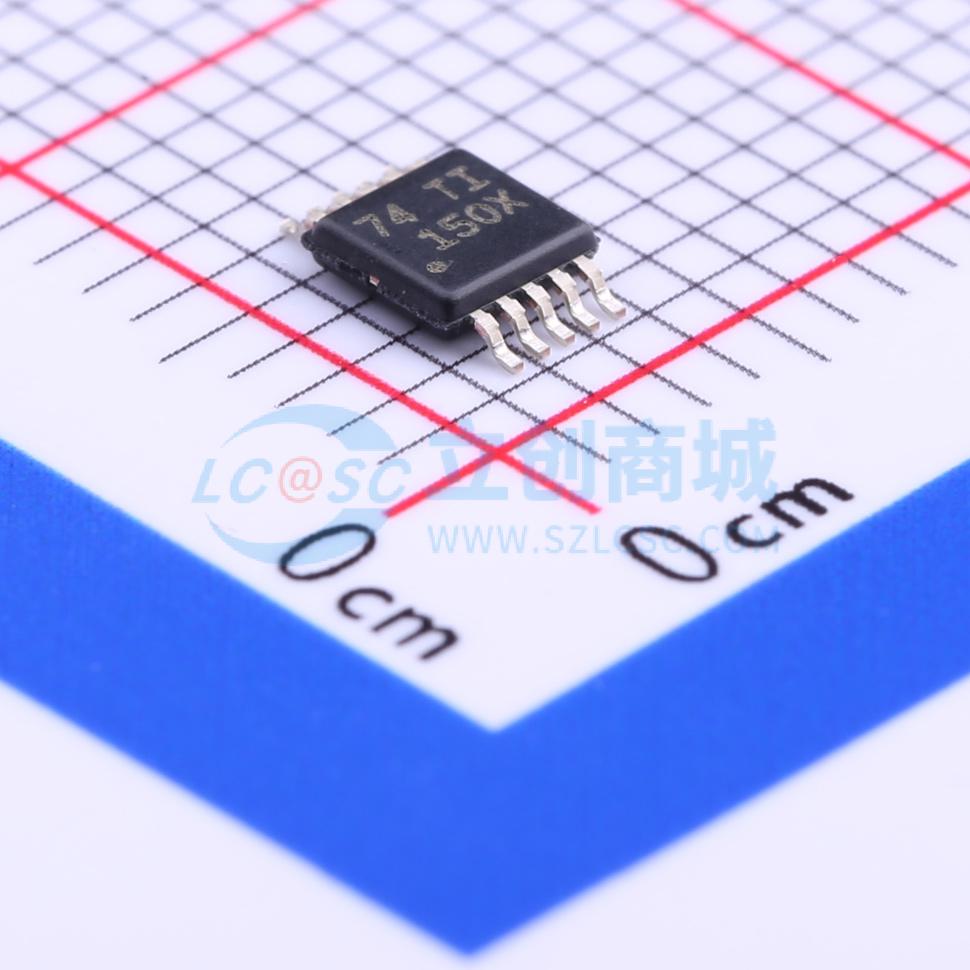

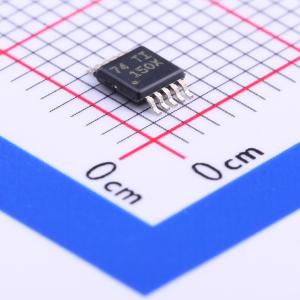

温馨提醒：图片仅供参考，商品以实物为准
TPS92515QDGQTQ1
2A降压LED驱动器，集成N沟道FET、高端电流检测和并联FET PWM调光功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS92515-Q1 具有集成 NFET、高侧电流检测和分流 PWM 调光功能的 2A LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS92515QDGQTQ1
- 商品编号
- C213557
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5.5V~42V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TPS92515系列器件是集成了低阻抗N沟道MOSFET的紧凑型单片开关稳压器。这些器件适用于需要高效率、高带宽、PWM和/或模拟调光以及小尺寸的高亮度LED照明应用。
该稳压器采用恒定关断时间、峰值电流控制方式工作。其工作原理简单：在基于输出电压的关断时间之后，开始导通时间。当电感峰值电流达到阈值时，导通时间结束。TPS92515器件可以配置为在整个并联FET调光周期的导通和关断期间保持恒定的峰-峰纹波。这对于在整个并联FET调光范围内保持线性响应非常理想。
稳态精度得益于内置了低偏移、高端比较器的支持。LED电流可以通过模拟调光或PWM调光或两者同时进行调节。其他特性包括欠压锁定（UVLO）、宽输入电压范围操作、固有的LED开路操作以及具有热关断功能的宽工作温度范围。
TPS92515和TPS92515-Q1器件的操作输入范围可达42V。TPS92515HV和TPS92515HV-Q1提供了高达65V输入范围的高压选项。所有型号均提供热增强型10引脚HVSSOP封装。
商品特性
- AEC-Q100 一级认证
- 集成290毫欧（典型值）内部N沟道FET
- 输入电压范围：TPS92515x：5.5V至42V，TPS92515HVx：5.5V至65V
- 启动后可低至5.15V运行
- 低偏移高端峰值电流比较器
- 恒定平均电流，高达2A
- 固有的逐周期电流限制
- 多种调光方法
- 10,000:1分流PWM调光范围
- 1000:1 PWM调光范围
- 200:1模拟调光范围
- 简单的恒定关断时间控制
- 无需环路补偿
- 快速瞬态响应
- 增强散热性能的HVSSOP封装
- 集成热保护
应用领域
- 汽车照明：LED切换矩阵AFS前大灯、日间行车灯、远光/近光灯、雾灯、尾灯、转向信号灯、侧标灯、售后市场
- 工业照明：工厂自动化、飞行时间（TOF）、家用电器、零售照明、机器视觉和检测、应急照明、出口和/或安全照明、医疗照明、舞台和区域照明
- 农业、海洋及重工业照明
- 高对比度分流FET调光
