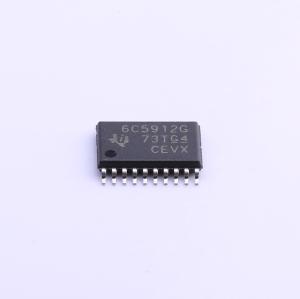

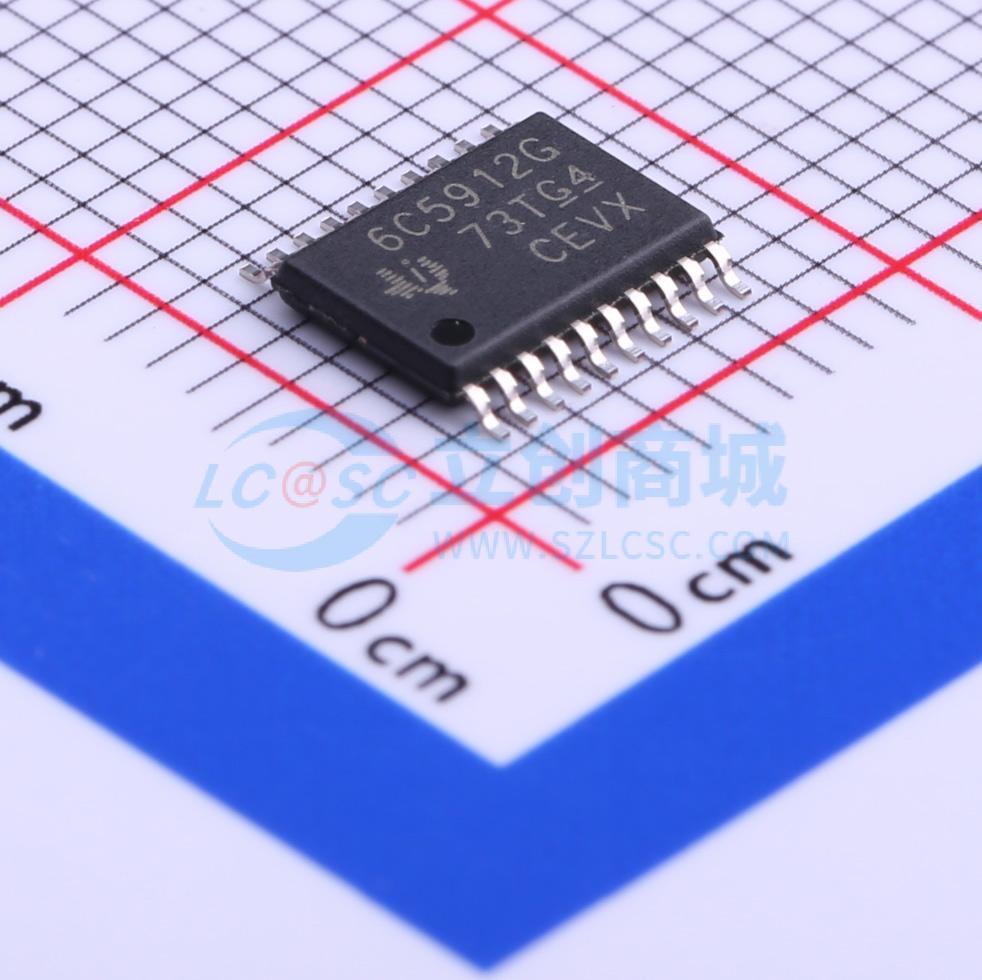

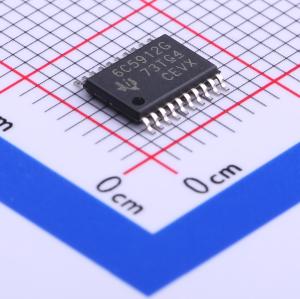

TLC6C5912GQPWRQ1

12通道移位寄存器LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC6C5912-Q1 汽车类电源逻辑 12 位移位寄存器 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TLC6C5912GQPWRQ1
商品编号: C213554
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

TLC6C5912-Q1 是一款单片、中电压、低电流的12位移位寄存器，专为需要相对适中负载功率（如LED）的系统设计。该器件包含一个12位串行输入并行输出移位寄存器，它将数据送入一个12位D型存储寄存器。数据分别在移位寄存器时钟(SRCK)和寄存器时钟(RCK)的上升沿通过移位寄存器和存储寄存器传输。当移位寄存器清零(CLR)为高电平时，存储寄存器将数据传输到输出缓冲区。CLR为低电平时会清除设备中的所有寄存器。保持输出使能(G)为高电平会使输出缓冲区中的所有数据保持低电平，并且所有漏极输出关闭。保持G为低电平则使存储寄存器的数据对输出缓冲区透明。

商品特性

适用于汽车应用
宽 Vcc 范围：3.0 至 5.5 V
输出最大额定值为 40 V
十二个功率 DMOS 晶体管输出，连续电流为 50 mA（Vcc=5 V 时）
热关断保护
增强级联功能，支持多级连接
单一输入可清除所有寄存器
低功耗
缓慢的开关时间（Δtr 和 tf），有助于显著降低电磁干扰
20 引脚 TSSOP-PW 封装
20 引脚 DW 封装

应用领域

仪表盘集群
告警灯
LED照明和控制

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	-
	通道数	12
	输出电压	40V

	属性	参数值
	输出电流	50mA
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
