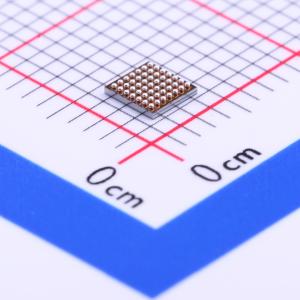

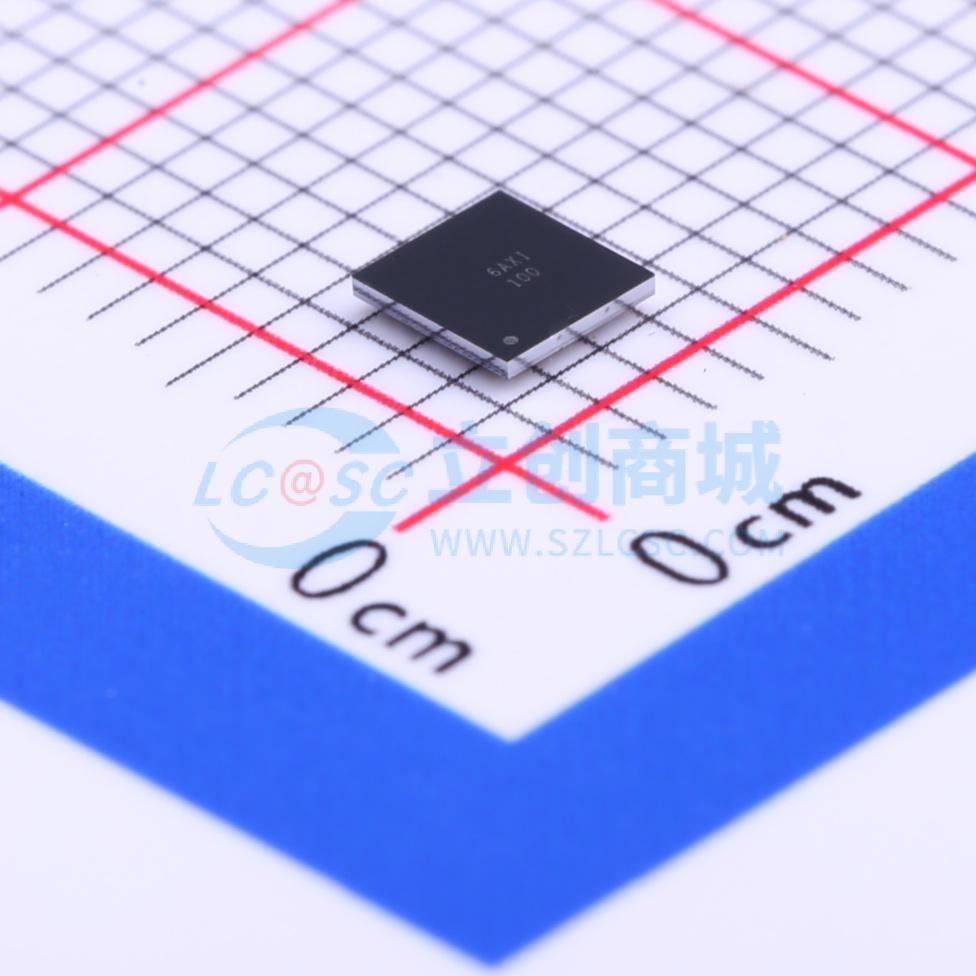

DLPA1000YFFT

DLPA1000 是专为与 DLPC2607 数字控制器配合使用的 DLP2000 数字微镜器件 (DMD) 设计的专用电源管理IC / RGB LED驱动器。为了这些芯片组的可靠运行，必须使用 DLPA1000。

DLPA1000 是一种优化用于 TI DLP Pico 投影系统的电源管理IC，适用于嵌入式或移动电话配件应用。在嵌入式应用中，投影仪内置在移动电话中，并从移动电话的单电池供电。在配件应用中，投影仪位于自己的外壳中，有自己的电池或外部电源，并作为独立设备运行。

DLPA1000 包含一个完整的LED驱动器，每个LED可提供高达1 A的电流。集成了高电流开关，用于依次选择红色、绿色或蓝色LED。DLPA1000 还包含三个为DMD提供的稳压直流电源：VBIAS、VRST 和 VOFS。

DLPA1000 包含一个串行外设接口 (SPI)，用于设置配置。通过SPI，可以以10位分辨率独立设置每个LED的电流。其他功能包括生成系统复位、电源时序控制以及监控和保护电路。

• 高效 RGB LED 驱动器，带有升降压 DC-DC 转换器和集成 MOSFET
• 六个低阻抗（<100 mΩ）MOSFET 开关用于通道选择
• DMD 调节器
  • 仅需单个电感 VOFS: 8.5 V VBIAS: 16 V VRST: –10 V
• 复位生成和电源时序控制
• RGB LED 闪光解码支持：共阳极 RGB 和共阴极-阳极 RGB
• 33 MHz 串行外设接口 (SPI)
• 用于测量模拟信号的多路复用器
  • 电池电压
  • LED 电压
  • LED 电流
  • 光传感器（用于白点校正）
  • 外部温度传感器
• 监控和保护电路
  • 热警告和热关断
  • 低电池电压和欠压锁定
  • 过流和欠压保护
• 49 球 0.4 mm 间距 DSBGA 封装

• DLP Pico 投影仪
• 嵌入式移动投影
• 智能手机
• 平板电脑
• 相机
• 笔记本电脑
• 移动配件
• 可穿戴（近眼）显示设备
• 电池供电的投影仪
