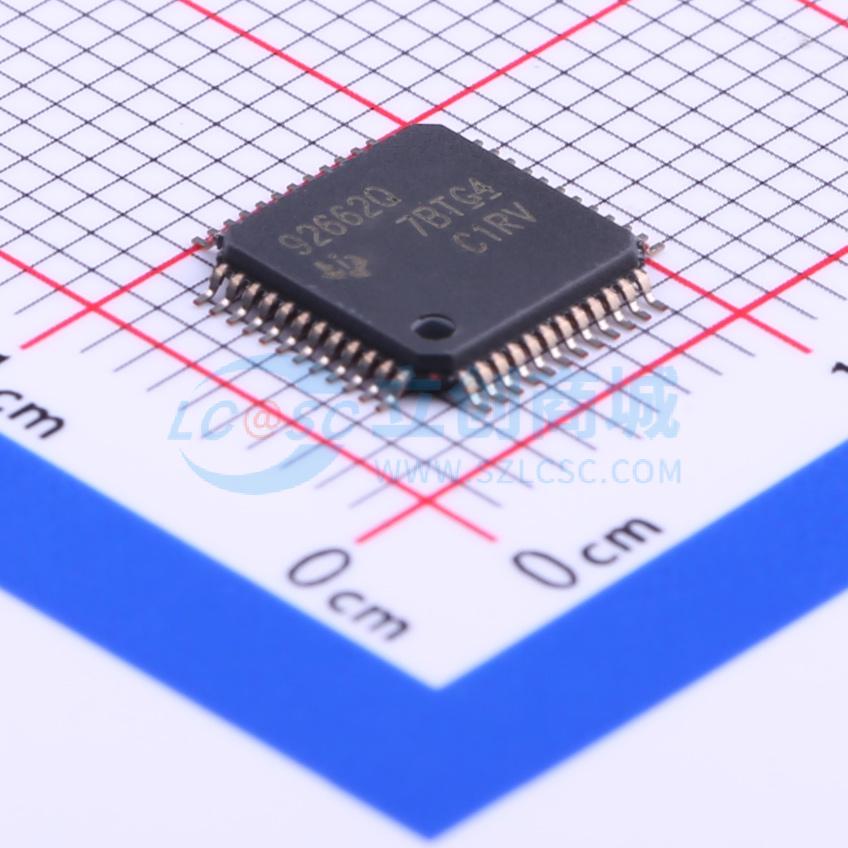

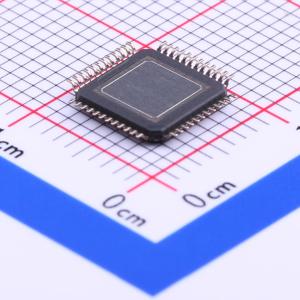

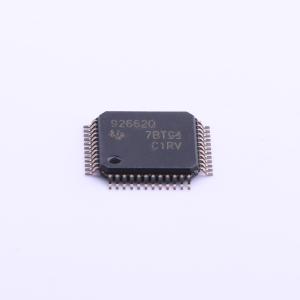

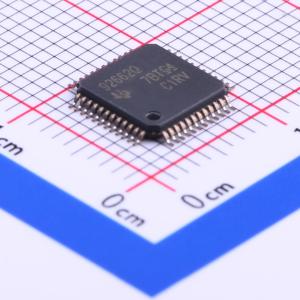

TPS92662QPHPTQ1

TPS92662-Q1 LED矩阵管理器设备通过提供单个像素级别的LED控制，实现了完全动态的自适应照明解决方案。该设备包含四个子串，每个子串有三个串联连接的集成开关，用于旁路单个LED。各个子串使设备能够接受单个或多个电流源，并且可以并联多达四个开关以旁路大电流LED。

该设备包含一个多点通用异步收发传输器（UART）串行接口，用于由主微控制器进行控制和管理。串行接口支持使用CAN收发器以实现更强大的物理层。120通信接口可用于读取和写入外部EEPROM，该EEPROM可以存储系统校准数据。

板载8位ADC具有两个复用输入，可用于系统温度补偿，如分档和编码。内部电荷泵轨可浮动至比GND高69V，为LED旁路开关栅极驱动供电。旁路开关的低导通电阻（RDS(on)）最小化了传导损耗和功率耗散。

• 汽车前照灯系统
• 高亮度LED矩阵系统
• ADB或无眩光远光灯
