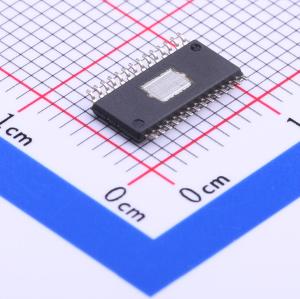

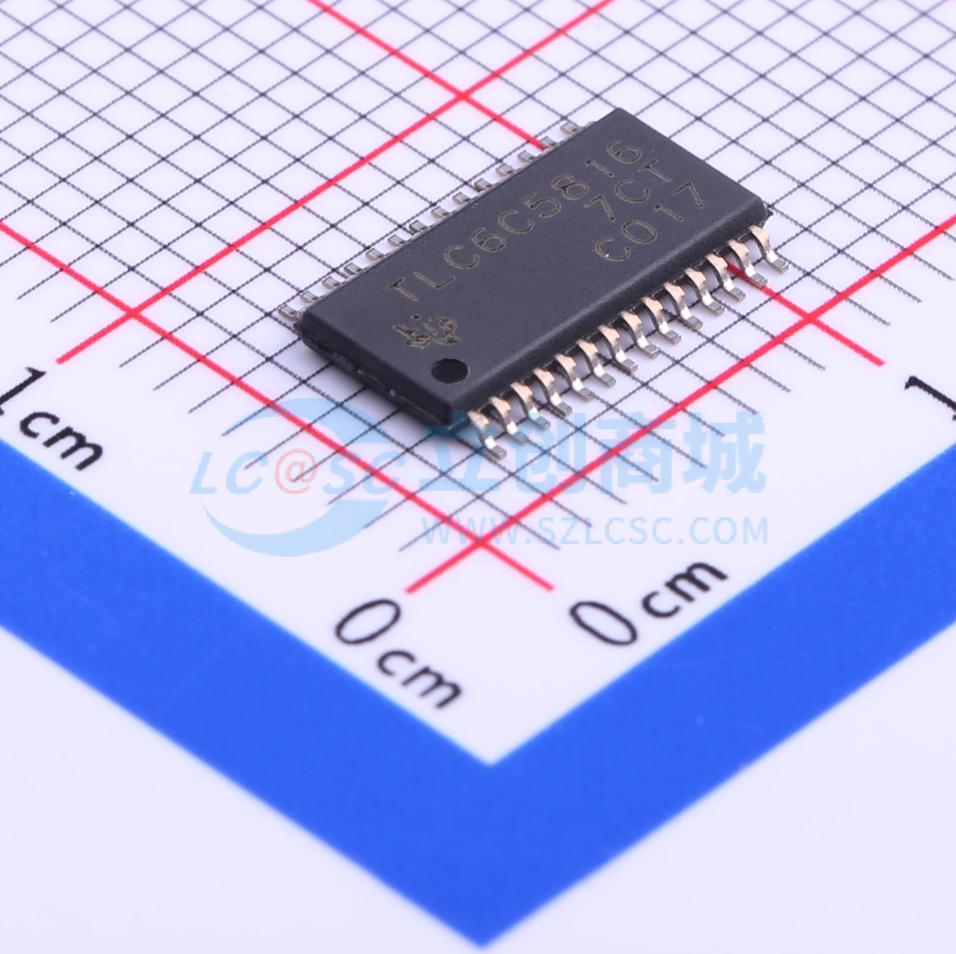

TLC6C5816QPWPRQ1

汽车应用中有各种 LED 指示灯。一些应用，如混合动力仪表盘和电子换挡器，有安全要求，必须具备 LED 故障诊断功能；其他应用，如 HVAC 面板，仅需进行 LED 开关控制，无需 LED 诊断功能。为满足这两类应用需求，TLC6C5816-Q1 器件实现了灵活的 LED 诊断功能。通过写入寄存器，可将输出通道配置为具备 LED 诊断功能或不具备 LED 诊断功能。

TLC6C5816-Q1 器件是一款 16 位移位寄存器 LED 驱动器，专为支持汽车 LED 应用而设计。内置的 LED 开路和短路诊断机制提供了增强的安全保护。该器件包含 16 个通道，采用功率 DMOS 晶体管输出。其中 8 个通道支持 LED 故障诊断，通过配置相应寄存器，该器件可驱动 16 个无诊断功能的通道或 8 个有诊断功能的通道。诊断通道 DIAGn 必须连接到 DRAINn 才能实现 LED 诊断。命令错误故障意味着某个通道已配置为 LED 诊断功能，但同时寄存器写入命令又开启了该通道。该器件提供循环冗余校验，以验证移位寄存器中的寄存器值。在回读模式下，器件提供 6 位 CRC 余数。MCU 可以回读 CRC 余数并检查余数是否正确，以确定 MCU 与器件之间的通信环路是否正常。

• 适用于汽车应用
• 通过 AEC-Q100 认证，结果如下：
  • 器件温度等级 1：环境工作温度范围为 -40℃ 至 125℃
  • 器件 HBM ESD 分类等级为 H3A
  • 器件 CDM ESD 分类等级为 C6
• 16 个通道，采用功率 DMOS 晶体管输出
• 每个通道的漏极开路输出电流高达 50 mA
• 输出电压最大额定值：45 V
• 优化的压摆率，可降低 EMI
• 串行接口和 PWM 输入
• 移位寄存器与 TPIC6C596、TLC6C598-Q1、TLC6C5912-Q1 兼容
• LED 状态回读
• 2 个用于分组调光的 PWM 输入
• 诊断和保护功能：
  • 可配置的 LED 开路和短路诊断
  • 过温保护
  • 串行接口通信错误检测
  • 漏极开路错误反馈

• 汽车仪表盘
• 汽车 HVAC 控制面板
• 汽车内饰面板
• 汽车电子换挡器指示灯
• 汽车中控台
