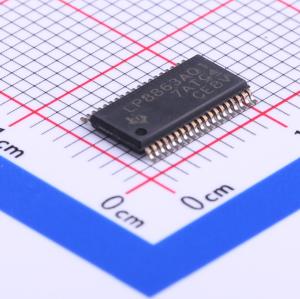

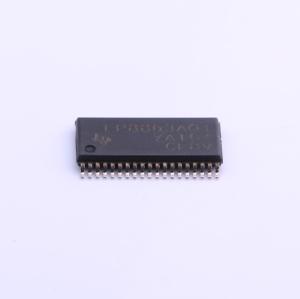

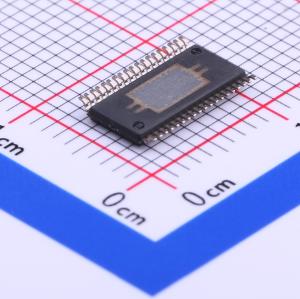

LP8863ADCPRQ1

带六路150 mA通道的汽车显示屏LED背光驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP8863-Q1 具有 6 个 150mA 通道的 LP8863-Q1 汽车显示屏 LED 背光驱动器
品牌名称: TI(德州仪器)
商品型号: LP8863ADCPRQ1
商品编号: C213539
商品封装: HTSSOP-38-EP-6.1mm
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

商品概述

LP8863-Q1是一款带升压控制器的汽车用高效LED驱动器。六个高精度电流阱支持根据使用的通道数量自动调整的相移。电流阱亮度可通过SPI或I2C接口进行单独和全局控制；也可通过PWM输入进行全局控制。升压控制器基于LED电流阱的裕量电压进行自适应输出电压控制。此特性可在所有条件下将电压调整至最低足够水平，从而使功耗最小化。宽范围可调频率使LP8863-Q1可避免对AM无线电频段产生干扰。 LP8863-Q1支持内置混合PWM和电流调光，可降低EMI、延长LED使用寿命并提高总光效率。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：– 器件温度等级1：环境工作温度范围为-40℃至+125℃
输入电压工作范围为3 V至48 V
六个高精度电流阱
电流匹配度为1%（典型值）
使用152-Hz LED输出PWM频率时，调光比为32 000:1
通过SPI、I2C或PWM输入，LED调光分辨率高达16位
自动检测使用的LED串并调整LED通道相移
各通道独立电流控制
混合PWM和电流调光功能
高达47-V VOUT的升压或SEPIC DC-DC控制器
开关频率为300 kHz至2.2 MHz
升压扩频功能可降低EMI
升压同步输入可通过外部时钟设置升压开关频率
集成电荷泵支持冷启动等低VIN条件
升压禁用时，输出电压自动放电
全面的故障诊断功能

应用领域

汽车信息娱乐系统背光源
汽车仪表盘背光源
智能后视镜背光源
抬头显示（HUD）背光源
中央信息显示屏（CID）背光源
音视频导航（AVN）背光源

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~48V
	开关频率	300kHz~2.2MHz
	通道数	6
	输出电压	6V~47V
	输出电流	150mA

	属性	参数值
	调光	PWM；SPI；I2C
	特性	过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压；SEPIC
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	4%
