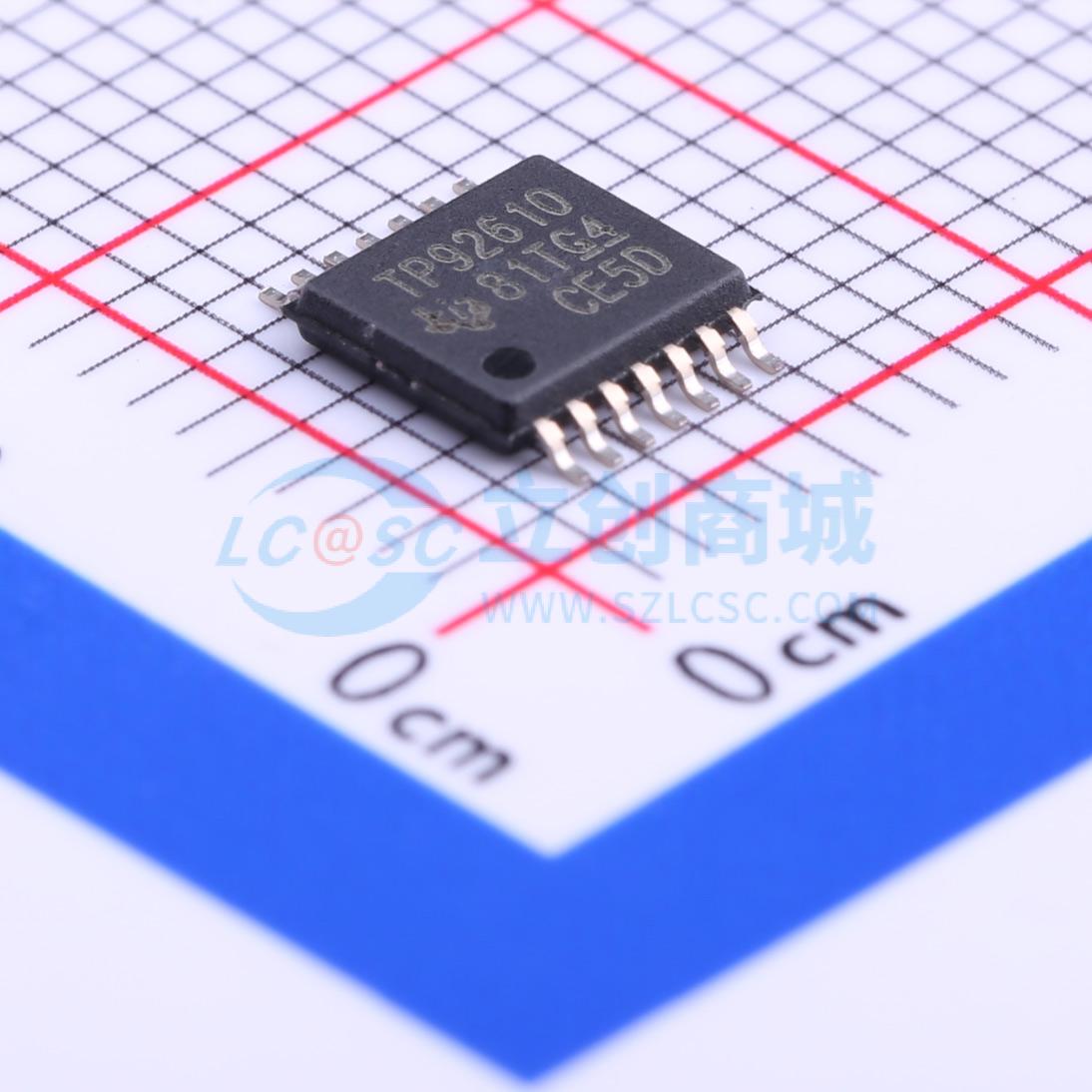

TPS92610QPWPRQ1

单通道汽车用恒流 LED 驱动器

SMT扩展库PCB免费打样

描述: TPS92610-Q1 汽车类单通道 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS92610QPWPRQ1
商品编号: C213537
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

随着LED在汽车应用中广泛使用，简单的LED驱动器越来越受欢迎。与分立解决方案相比，低成本的单片解决方案可减少系统级元件数量，并显著提高电流精度和可靠性。 TPS92610-Q1器件是一款简单的单通道高端LED驱动器，由汽车电池供电。它是一种简单而出色的解决方案，可为单串LED提供恒定电流，并具备完整的LED诊断功能。其“一故障，全故障”特性能够与其他LED驱动器（如TPS9261x-Q1、TPS9263x-Q1和TPS9283x-Q1器件）协同工作，以满足不同需求。

商品特性

符合汽车应用标准，通过AEC-Q100认证，结果如下：
- 温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级为H2
- 器件CDM ESD分类等级为C3B
带PWM调光功能的单通道恒流LED驱动器
宽输入电压范围：4.5 V至40 V
恒定输出电流，可通过检测电阻调节
精确的电流调节，在-40℃至150℃的结温范围内，公差为±4.6%
最大电流：450 mA
与外部电阻实现热共享
低压差电压（包含检测电阻压降）：
- 10 mA时最大压差：150 mV
- 70 mA时最大压差：400 mV
- 150 mA时最大压差：700 mV
- 300 mA时最大压差：1.3 V
诊断与保护功能：
- 单LED短路检测，具备自动恢复功能
- LED开路和短路检测，具备自动恢复功能
- 诊断使能，可调节阈值以实现低压差运行
- 故障总线最多可连接15个器件，可配置为“一故障，全故障”或仅故障通道关闭
- 低静态电流和故障模式电流（每个器件< 250 μA）
工作结温范围：-40℃至150℃

应用领域

汽车便利照明：顶灯、车门把手灯、阅读灯及其他各类灯具
汽车尾灯、高位刹车灯、侧标志灯、盲点检测指示灯、充电口指示灯
通用LED驱动器应用

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~40V
	开关频率	-
	通道数	1
	输出电流	450mA
	调光	PWM

	属性	参数值
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	4.6%
