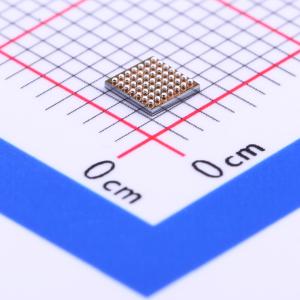

温馨提醒：图片仅供参考，商品以实物为准
DLPA1000YFFR
DLPA1000YFFR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DLPA1000 用于 DLP2000 (0.2 nHD) DMD 的 PMIC/LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DLPA1000YFFR
- 商品编号
- C213535
- 商品封装
- DSBGA-49
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 2.25MHz | |
| 通道数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 降压-升压 | |
| 工作温度 | -30℃~+85℃ |
商品概述
DLPA1000 是专为与 DLPC2607 数字控制器配合使用的 DLP2000 数字微镜器件 (DMD) 设计的专用电源管理IC / RGB LED驱动器。为了这些芯片组的可靠运行，必须使用 DLPA1000。
DLPA1000 是一种优化用于 TI DLP Pico 投影系统的电源管理IC，适用于嵌入式或移动电话配件应用。在嵌入式应用中，投影仪内置在移动电话中，并从移动电话的单电池供电。在配件应用中，投影仪位于自己的外壳中，有自己的电池或外部电源，并作为独立设备运行。
DLPA1000 包含一个完整的LED驱动器，每个LED可提供高达1 A的电流。集成了高电流开关，用于依次选择红色、绿色或蓝色LED。DLPA1000 还包含三个为DMD提供的稳压直流电源：VBIAS、VRST 和 VOFS。
DLPA1000 包含一个串行外设接口 (SPI)，用于设置配置。通过SPI，可以以10位分辨率独立设置每个LED的电流。其他功能包括生成系统复位、电源时序控制以及监控和保护电路。
商品特性
- 高效 RGB LED 驱动器，带有升降压 DC-DC 转换器和集成 MOSFET
- 六个低阻抗（<100 mΩ）MOSFET 开关用于通道选择
- DMD 调节器
- 仅需单个电感 VOFS: 8.5 V VBIAS: 16 V VRST: –10 V
- 复位生成和电源时序控制
- RGB LED 闪光解码支持：共阳极 RGB 和共阴极-阳极 RGB
- 33 MHz 串行外设接口 (SPI)
- 用于测量模拟信号的多路复用器
- 电池电压
- LED 电压
- LED 电流
- 光传感器（用于白点校正）
- 外部温度传感器
- 监控和保护电路
- 热警告和热关断
- 低电池电压和欠压锁定
- 过流和欠压保护
- 49 球 0.4 mm 间距 DSBGA 封装
应用领域
- DLP Pico 投影仪
- 嵌入式移动投影
- 智能手机
- 平板电脑
- 相机
- 笔记本电脑
- 移动配件
- 可穿戴（近眼）显示设备
- 电池供电的投影仪
