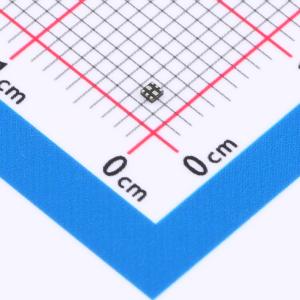

温馨提醒：图片仅供参考，商品以实物为准
DMC2991UDR4-7
N沟道+P沟道 耐压:20V 电流:0.5A 0.36A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 新一代MOSFET旨在最小化导通电阻 (RDS(ON))，同时保持卓越的开关性能，非常适合高效电源管理应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMC2991UDR4-7
- 商品编号
- C19949268
- 商品封装
- X2-DFN1010-6
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V；20V | |
| 连续漏极电流(Id) | 500mA；360mA | |
| 导通电阻(RDS(on)) | 1.7Ω@4.5V；500mΩ@4.5V | |
| 耗散功率(Pd) | 700mW | |
| 阈值电压(Vgs(th)) | 1V@250uA；1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 280pC@4.5V；300pC@4.5V | |
| 输入电容(Ciss) | 14.6pF；17pF | |
| 反向传输电容(Crss) | 3.2pF；2.7pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 4.7pF；4.1pF |
商品概述
这款新一代MOSFET旨在最大限度地降低导通电阻（RSS(ON)），同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 封装尺寸为2.70 mm × 1.81 mm的CSP封装
- 低外形高度为0.21mm
- 栅极ESD保护
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 电池管理-负载开关-电池保护
