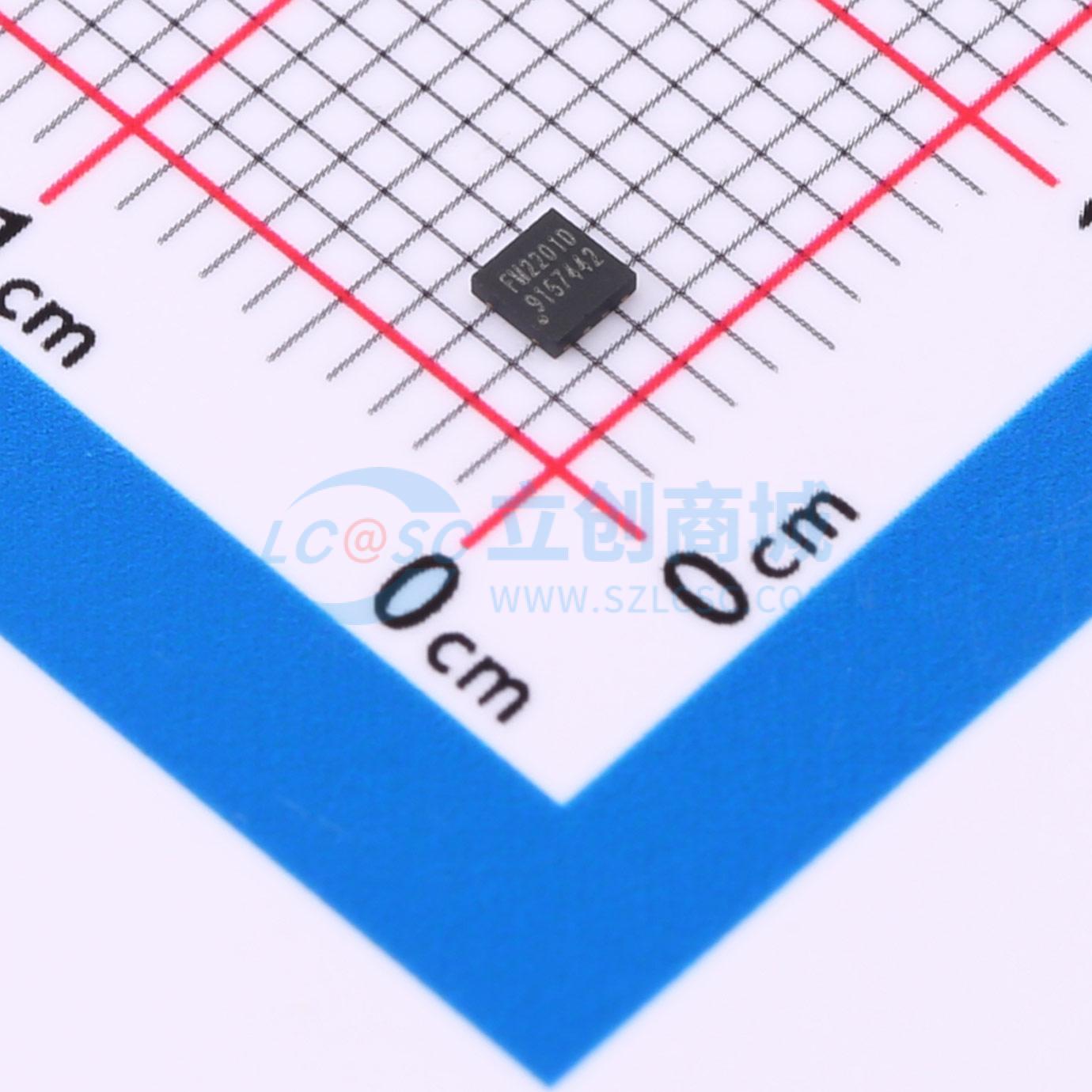

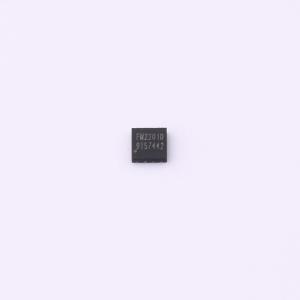

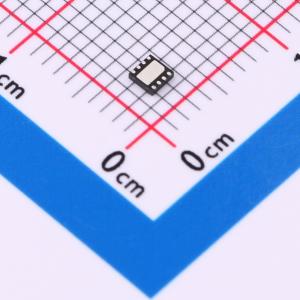

FM2201D
高精度单节锂电池充电控制及干电池转换电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款为干电池提供高效率、低成本、小体积解决方案的三合一控制芯片，集成了锂电线性充电、高效率 DC/DC 放电和锂电保护功能
- 品牌名称
- FM(富满)
- 商品型号
- FM2201D
- 商品编号
- C19818856
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+150℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 13uA | |
| 均衡电流 | - | |
| 接口类型 | - |
商品概述
FM2201D是一款为干电池提供高效率、低成本、小体积解决方案的三合一控制芯片，集成了锂电线性充电、高效率DC/DC放电和锂电保护功能。具有涓流、恒流、恒压和复充的充电循环过程，恒流充电电流大小可通过外围设置电阻设定。放电输出电压为1.5V恒压输出，不会随电池电压下降而下降。最大输出电流大于2A，静态电流仅为13µA。在正常工作范围下，可保证高效率持续输出，最高可达91%以上。当电池电压放电至欠压保护电压时，FM2201D会进入零关机功耗的保护状态，即静态电流为0的锂电保护模式，欠压后再次充电即可激活使用。同时，FM2201D集成了过电流保护、过电压保护、过温保护、电池过放保护、欠压锁定等功能。采用微小型的8引脚的DFN2×2封装，只需极少的外围元器件，具有系统低成本、小体积和使用简单等优点，适合对PCB空间要求较高的手持式应用。
商品特性
- 集成了锂电线性充电、高效率DC/DC放电和锂电保护功能
- 支持干电池的低压大电流放电特性，最大输出电流大于2A
- 恒定1.5V放电电压输出
- 高达91%的转换效率
- 内部集成低导通阻抗开关/整流MOSFET：Rds（on）<120mΩ
- 固定工作频率电流模式PWM：f = 1.2MHz
- 静态工作电流：13uA
- 过放保护电压：2.8V
- 过流保护OCP和过热保护OTP
- 4.5V~5.5V充电器电压范围
- 高达800mA的可调充电电流
- PROG悬空，默认输出450mA充电电流
- 零欠压关机功耗，电池进入欠压保护后，静态电流降低为0
- 高于1%的电压精度
- LED充电状态指示
- 电池低电压时以涓流充电
- 电池接近充满后进入恒压充电
- 充电具有温度环路控制
- 软启动限制浪涌电流
- 输出短路保护
- 极少的外围元器件
- 封装规格DFN2×2 - 8L
应用领域
单节锂电池供电的消费类电子设备
