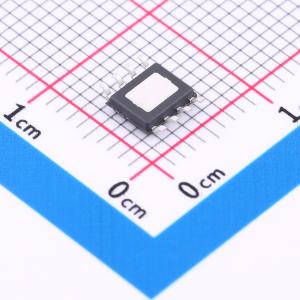

温馨提醒：图片仅供参考，商品以实物为准
XP4302
充电管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款兼具高集成度和高可靠性的 5V 输入单节锂电池同步降压 2A 充电管理芯片
- 品牌名称
- FM(富满)
- 商品型号
- XP4302
- 商品编号
- C19818855
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0968克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 5V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 0uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；反向电流阻断；过压保护；欠压锁定；涓流充电 |
商品概述
XP4302是一款高集成度、高可靠性的5V输入单节锂电池2A充电管理芯片。它采用涓流、恒流和恒压模式控制充电过程，电池充满后自动停止充电并通过指示灯提示。当电池电压降至回充阈值时，芯片会再次启动充电。该芯片内置自适应充电环路，可适配不同型号和电流能力的电源适配器。当输入电压降至自适应充电电压阈值时，充电电流会减小以防止输入电压持续下降，从而保护适配器免受过载损坏。
商品特性
- 5V/2A输入同步开关降压充电，在恒流与恒压阶段效率高达90%以上
- 支持涓流、恒流、恒压充电模式
- 电池充电饱和电压为4.2V
- 内置2个MOSFET，外接10μH电感
- 750KHz固定开关频率
- 内置防倒灌功能，无需外接二极管
- LED显示充电状态，支持双色指示灯
- 具备多重保护和高可靠性，包括输入过压/欠压保护、输出过压/过流保护以及过温保护
- 支持休眠模式、自适应及自动再充电功能
- 支持NTC电池温度检测
- 恒流充电具备12小时超时保护
- 采用ESOP8封装
应用领域
- 单节锂电池充电
