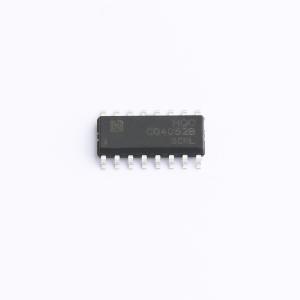

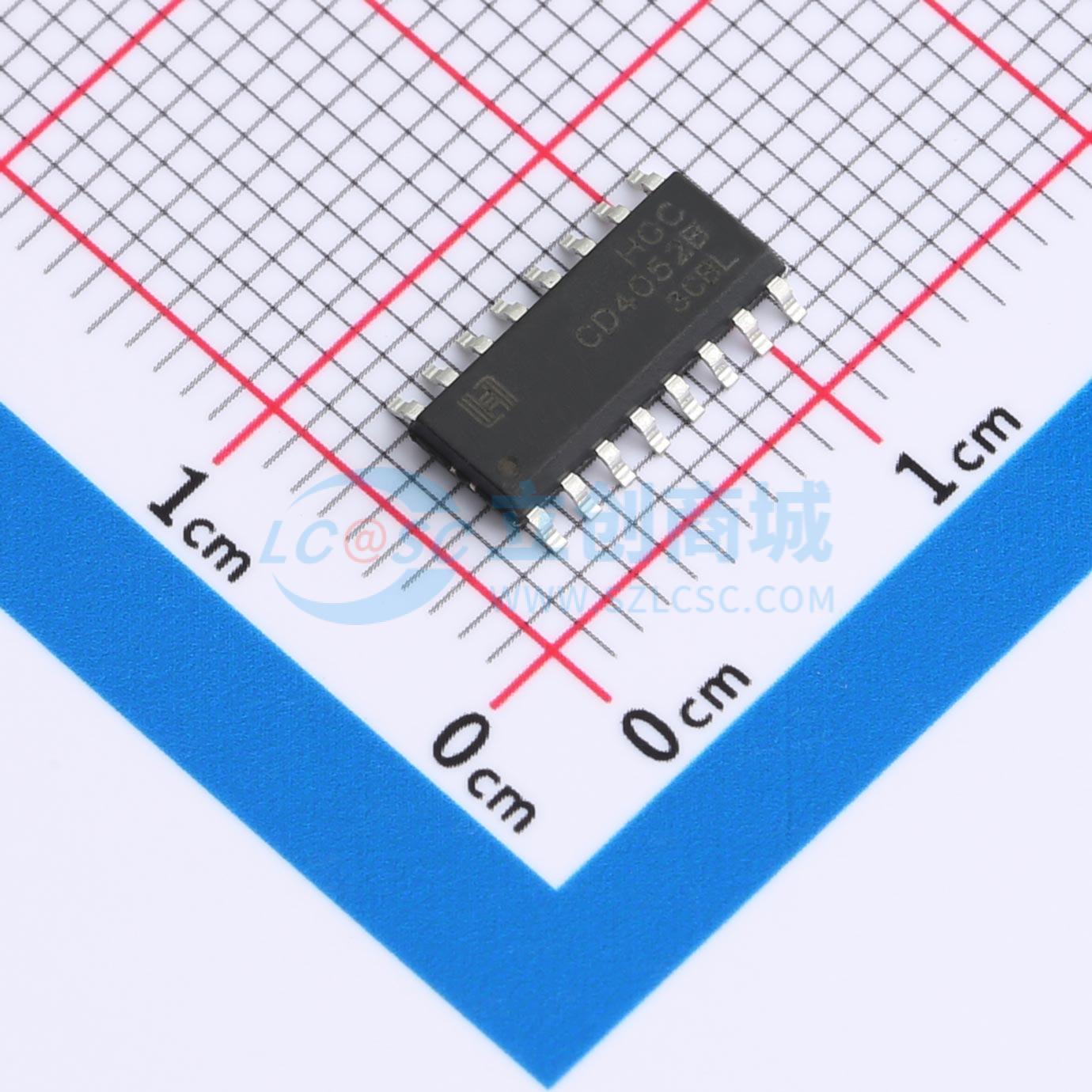

CD4052BDRG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD4052B是一块带有公共使能输入控制位的2路四选一模拟开关电路。每一个多路选择开关都有四个独立的输入/输出（Y₀到Y₃）、一个公共的输入/输出端（Z）和选择输入端（A）。公共使能输入控制位包括两个选择输入端A₀、A₁和一个低有效的使能输入端E(overline)。
品牌名称: HGC(深圳汉芯)
商品型号: CD4052BDRG
商品编号: C19723814
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.3436克(g)

商品参数

商品概述

CD4052B是一块带有公共使能输入控制位的2路四选一模拟开关电路。每一个多路选择开关都有四个独立的输入/输出（Y₀到Y₃）、一个公共的输入/输出端（Z）和选择输入端（A）。公共使能输入控制位包括两个选择输入端A₀、A₁和一个低有效的使能输入端E(overline)。每一路都包含了四个双向模拟开关，开关的一边连接到独立输入/输出（Y₀到Y₃），另一边连接到公共输入/输出端（Z）。当E(overline)为低电平时，四个开关中的其中一个被A₀和A₁选通（低阻导通态）。当E(overline)为高电平时，所有开关都处于高阻关断态，与A₀和A₁无关。 VDD和Vss是连接到数字控制输入（A₀、A₁和E）的电源电压。（VDD - Vss）的范围是3～18V，模拟输入输出（Y₀～Y₃和Z）能够在最高VDD，最低VEE之间变化。对于用做数字多路选择开关，VEE和Vss是连在一起的（通常接地）。 CD4052B主要应用于模拟多路选择开关、数字多路选择开关及信号选通。

应用领域

模拟多路选择开关
数字多路选择开关
信号选通

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	工作电压	3V~18V

	属性	参数值
	导通电阻(Ron)	245Ω
	工作温度	-40℃~+85℃
	传播延迟(tpd)	20ns
