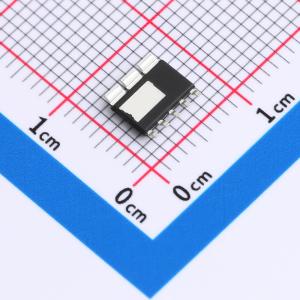

温馨提醒：图片仅供参考，商品以实物为准
GR9235QAKGG
AC-DC合封super Junction
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR9235Q集成了高性能多模式（准谐振/不连续导电模式/间歇模式）PWM转换器和650V超结MOSFET。它可从待机模式切换到节能模式，以实现高开关效率。它具备低启动电流、过流保护、过压保护、短路保护、欠压/过压恢复保护功能，以及内置过温保护功能，可防止电路损坏
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR9235QAKGG
- 商品编号
- C19633370
- 商品封装
- ESOP-6
- 包装方式
- 编带
- 商品毛重
- 0.1834克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 10V~26V | |
| 开关频率 | 160kHz | |
| 耗散功率(Pd) | 250mW | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | DCM；QR |
商品概述
GR9235Q集成了高性能多模式（准谐振/QR/不连续导电模式/DCM/突发模式）PWM转换器和650V超结MOSFET。它可从待机模式切换至绿色模式，以实现高开关效率。该器件具备低启动电流、过流保护、过压保护、短路保护、欠压/过压保护以及内部OTP功能，可防止电路损坏。
商品特性
- 内置650V超结（S.J.）MOSFET
- 低启动电流
- 软驱动以降低电磁干扰（EMI）
- 多模式运行（准谐振/QR/不连续导电模式/DCM/突发模式）
- 全/中负载时准谐振（QR）运行
- 轻负载时不连续导电模式（DCM）运行
- 无负载时突发模式运行
- 开关频率高达160kHz
- 8ms软启动
- 过流保护（OCP）
- 过载保护（OLP）
- 短路保护（SCP）
- ZCD引脚欠压/过压保护
- VCC引脚过压保护
- ZCD引脚过压保护
- 片上OTP保护
- ESOP6封装
应用领域
- PD+QC充电器
- 开关电源
