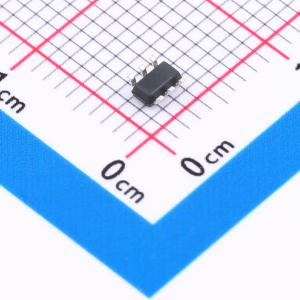

温馨提醒：图片仅供参考，商品以实物为准
GR8386CG
同步整流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR8386是一款新一代同步整流控制器,适用于开关电源。它可以替代次级侧二极管,提高任何负载下的效率。支持连续导通模式(CCM)、断续导通模式(DCM)和准谐振(flyback)操作。最高支持120V MOSFET。
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR8386CG
- 商品编号
- C19633383
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
GR8386是用于开关模式电源的新一代同步整流（SR）控制器IC。它可以取代次级侧二极管，在任何负载下实现最高效率。 GR8386是一款专门用于反激式转换器次级侧同步整流的控制器IC。它集成了SR MOSFET，用于对次级变压器绕组的输出进行整流。 GR8386可为低输出电压的电池充电应用或高端整流应用生成自身的电源电压。
商品特性
- 低静态VCC电流（<200μA）
- 在宽输出电压范围内工作
- 可在低输出电压下自供电运行
- 无需辅助绕组即可实现高端整流自供电
- 支持CCM、DCM和准谐振操作
- 支持高达120V的MOSFET
- 振铃检测可防止在DCM和准谐振操作期间误开启（典型TSR为25ns）
应用领域
- 充电器
- 适配器
