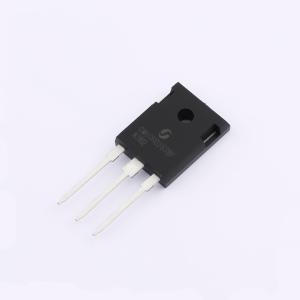

温馨提醒：图片仅供参考，商品以实物为准
GM60R026SBF
super-Junction-mosfet
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用先进的沟槽栅极超结技术和设计，可提供出色的导通电阻和低栅极电荷。这种超结MOSFET符合行业对UPS、AC-DC电源转换、ATX电源和工业电源应用的AC-DC开关电源要求。
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GM60R026SBF
- 商品编号
- C19633427
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.216667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 30mΩ@10V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 195nC@10V | |
| 输入电容(Ciss) | 9.14nF | |
| 反向传输电容(Crss) | 2.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 884pF |
商品概述
AGM30P35S将先进的沟槽MOSFET技术与低电阻封装相结合，以实现极低的RDS(ON)。 该器件非常适合用于负载开关和电池保护应用。
商品特性
- 大电流和高电压处理能力
- 强大的浪涌电流防护能力
- 高压器件新技术
- 低导通电阻和低传导损耗
- 小封装
- 超低栅极电荷,降低驱动要求
- 符合ROHS标准
应用领域
- LCD/LED/PDP电视
- 开关电源(SMPS)
- 不间断电源(UPS)
- ATX电源
- 工业电源应用
