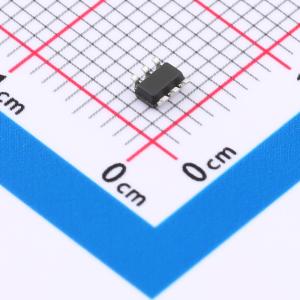

温馨提醒：图片仅供参考，商品以实物为准
GR1235QCG
AC-DC高频电源芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR1235Q是一款用于反激式转换器的高性能多模式（准谐振/脉冲频率调制）脉宽调制控制器。它能从待机模式切换到绿色模式，以实现高开关效率。它具备低启动电流、过流保护、过压保护、短路保护、输出二极管短路保护以及内部过热关断保护等功能，可防止电路损坏
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR1235QCG
- 商品编号
- C19633381
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.051667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9.5V~26.5V | |
| 开关频率 | 160kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | PFM 调制；QR | |
| 反馈方式 | 副边反馈 |
商品概述
GR1235Q 是一款用于反激式转换器的高性能多模式（QR/PFM）PWM 控制器。它可以将待机模式转换为绿色模式，以实现高开关效率。它具备低启动电流、过流保护、过压保护、短路保护、输出二极管短路保护和内部 OTP 等功能，可防止电路损坏。
商品特性
- 低启动电流
- 多模式运行（QR/PFM）：满载/中载时采用 QR 模式，空载时采用突发模式
- 开关频率高达 160KHz
- 8ms 软启动
- 过流保护（OCP）
- 过载保护（OLP）
- 短路保护（SCP）
- ZCD 引脚可调节过压保护（OVP）
- VCC 引脚过压保护
- 输入过压保护（Vin OVP）
- 欠压/过压锁定
- 峰值负载功能
- 输出二极管短路保护
- 片上 OTP 保护
应用领域
- 开关型 AC/DC 电源适配器
- 开关模式电源（SMPS）
