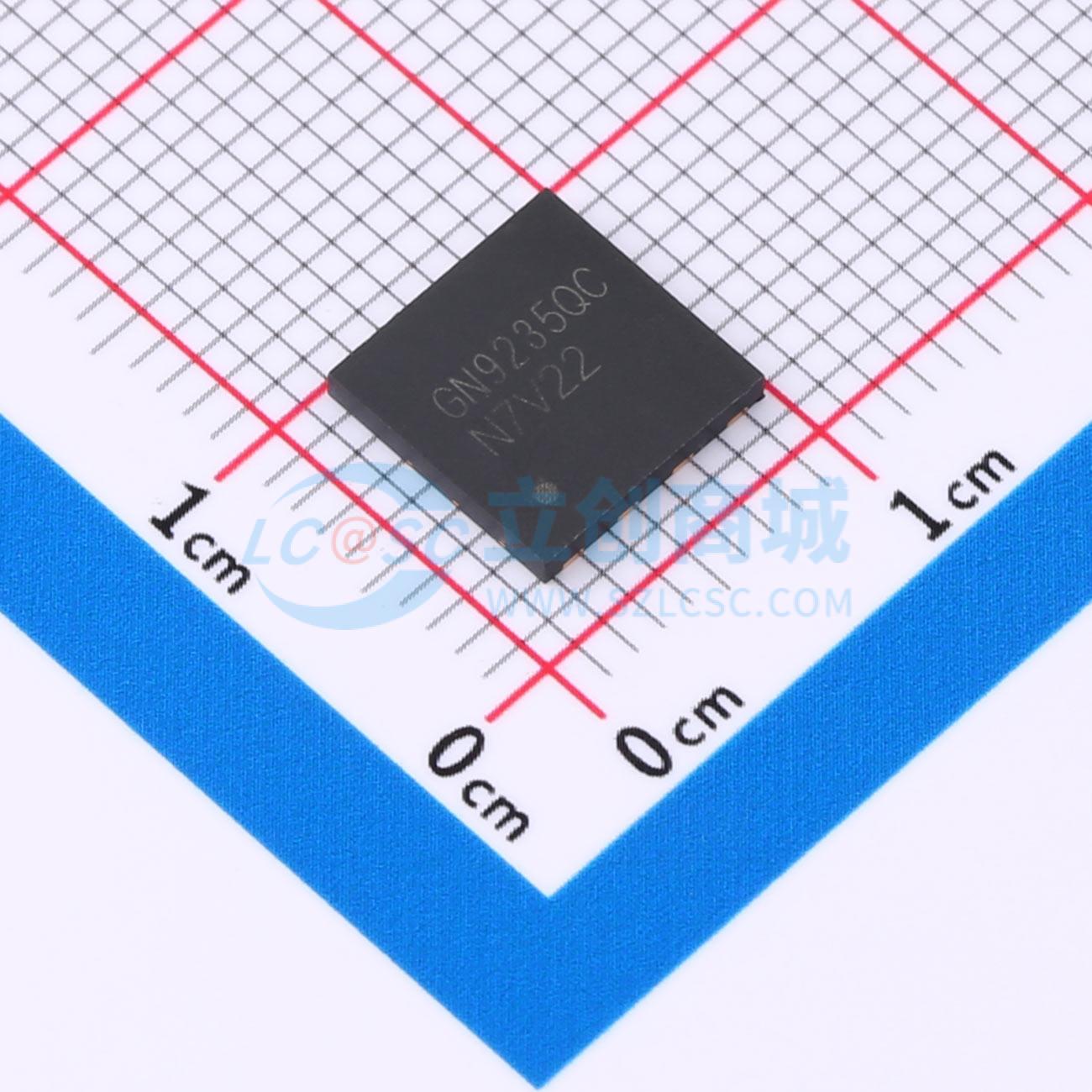

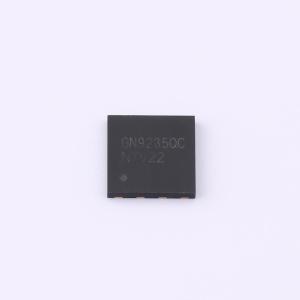

GN9235QCZBG

AC-DC合封氮化镓

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成了高性能多模式（QR/DCM/突发）PWM转换器和650V GaN MOSFET。它可以将待机模式转换为绿色模式，以实现高开关效率。它提供低启动电流、过流保护、过压保护、短路保护、欠压/过压保护和内部OTP功能，以防止电路损坏。
品牌名称: Grenergy(南京绿芯)
商品型号: GN9235QCZBG
商品编号: C19633379

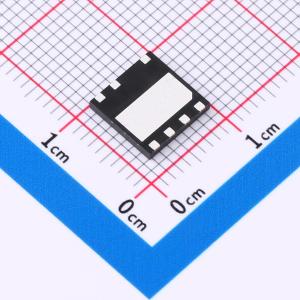

商品封装: DFN-7L(8x8)
包装方式: 编带
商品毛重: 0.357667克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)；过载保护(OLP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	DCM；QR
	反馈方式	副边反馈

商品概述

GN9235Q集成了高性能多模式（准谐振/QR/不连续导通模式/DCM/突发模式）PWM转换器和650V氮化镓（GaN）MOSFET。它可从待机模式切换到绿色模式，以实现高开关效率。该器件具备低启动电流、过流保护、过压保护、短路保护、欠压/过压锁定保护以及内部一次性可编程（OTP）保护功能，可防止电路损坏。

商品特性

内置650V氮化镓高电子迁移率晶体管（GaN HEMT）
低启动电流
软驱动以降低电磁干扰（EMI）
多模式运行（准谐振/QR/不连续导通模式/DCM/突发模式）
全/中负载时准谐振（QR）运行
轻负载时不连续导通模式（DCM）运行
无负载时突发模式运行
开关频率高达160kHz
8ms软启动
过流保护（OCP）
过载保护（OLP）
短路保护（SCP）
零电流检测（ZCD）引脚欠压/过压锁定
VCC引脚过压保护
零电流检测（ZCD）引脚过压保护
片上一次性可编程（OTP）保护
DFN8x8封装

应用领域

PD+QC充电器
开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~26V
	开关频率	160kHz
	晶体管耐压	650V
