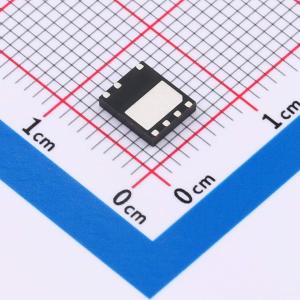

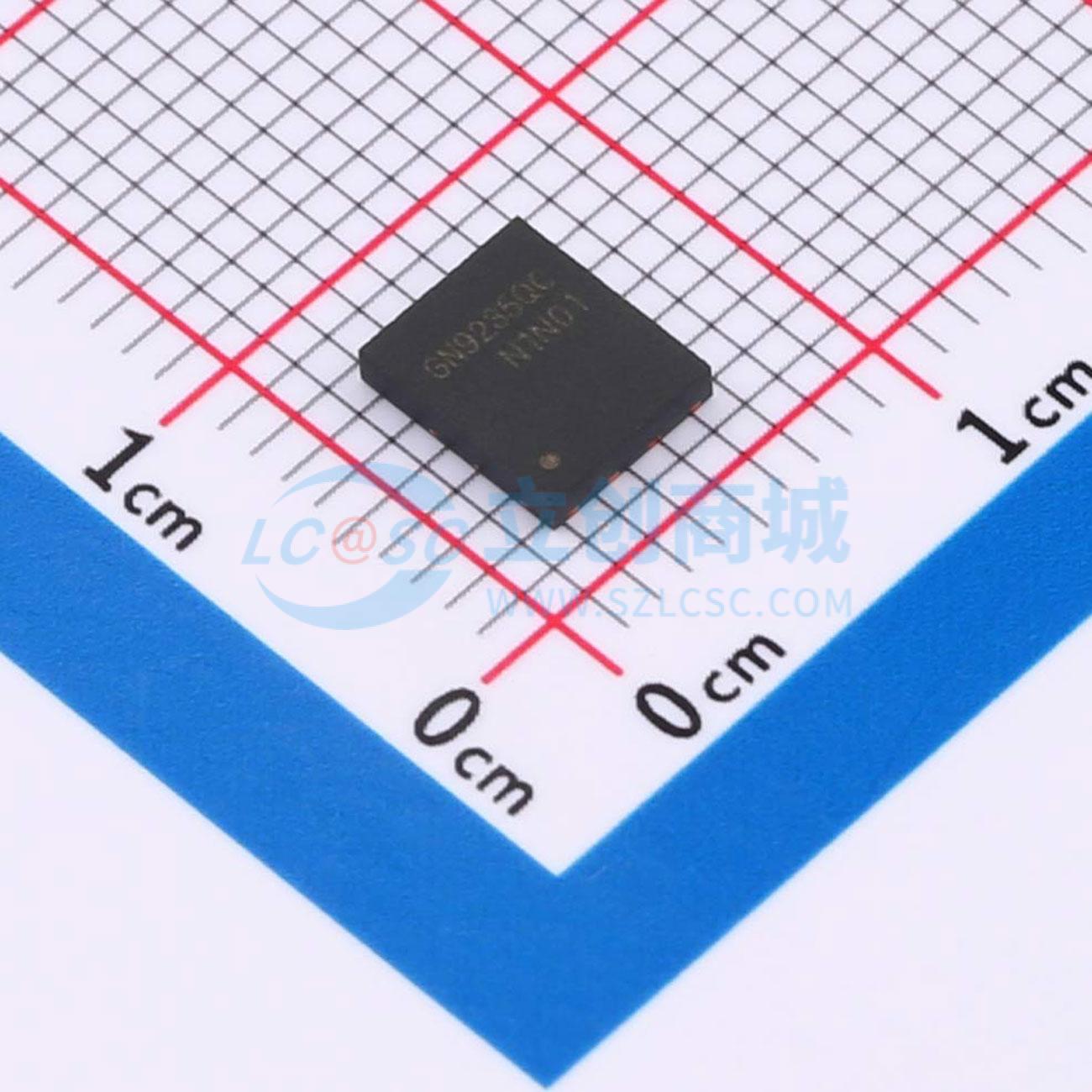

GN9235QCZAG

AC-DC合封氮化镓

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GN9235Q集成了一个高性能多模式（准谐振/QR/不连续导电模式/DCM/突发模式）PWM转换器和一个650V氮化镓（GaN）MOSFET。它可以从待机模式切换到绿色模式，以实现高开关效率。它具备低启动电流、过流保护、过压保护、短路保护、欠压/恢复保护功能，以及内置过温保护（OTP）功能，可防止电路损坏
品牌名称: Grenergy(南京绿芯)
商品型号: GN9235QCZAG
商品编号: C19633377
商品封装: DFN-7L(5x6)
包装方式: 编带
商品毛重: 0.212克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	工作模式	DCM；QR

商品概述

GN9235Q集成了高性能多模式（准谐振/QR/不连续导通模式/DCM/突发模式）PWM转换器和650V氮化镓（GaN）MOSFET。它可从待机模式切换到绿色模式，以实现高开关效率。该器件具备低启动电流、过流保护、过压保护、短路保护、欠压/过压保护以及内部一次性可编程（OTP）保护功能，可防止电路损坏。

商品特性

内置650V氮化镓高电子迁移率晶体管（GaN HEMT）
低启动电流
软驱动以降低电磁干扰（EMI）
多模式运行（准谐振/QR/不连续导通模式/DCM/突发模式）
全/中负载时准谐振（QR）运行
轻负载时不连续导通模式（DCM）运行
无负载时突发模式运行
开关频率高达160kHz
8ms软启动
过流保护（OCP）
过载保护（OLP）
短路保护（SCP）
零电流检测（ZCD）引脚欠压/过压保护
电源（VCC）引脚过压保护
零电流检测（ZCD）引脚过压保护
片上一次性可编程（OTP）保护
DFN5x6封装

应用领域

PD+QC充电器
开关模式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	10V~26V
	开关频率	160kHz
	耗散功率(Pd)	250mW
	晶体管耐压	650V
