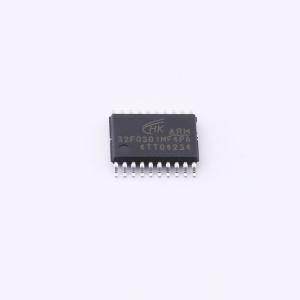

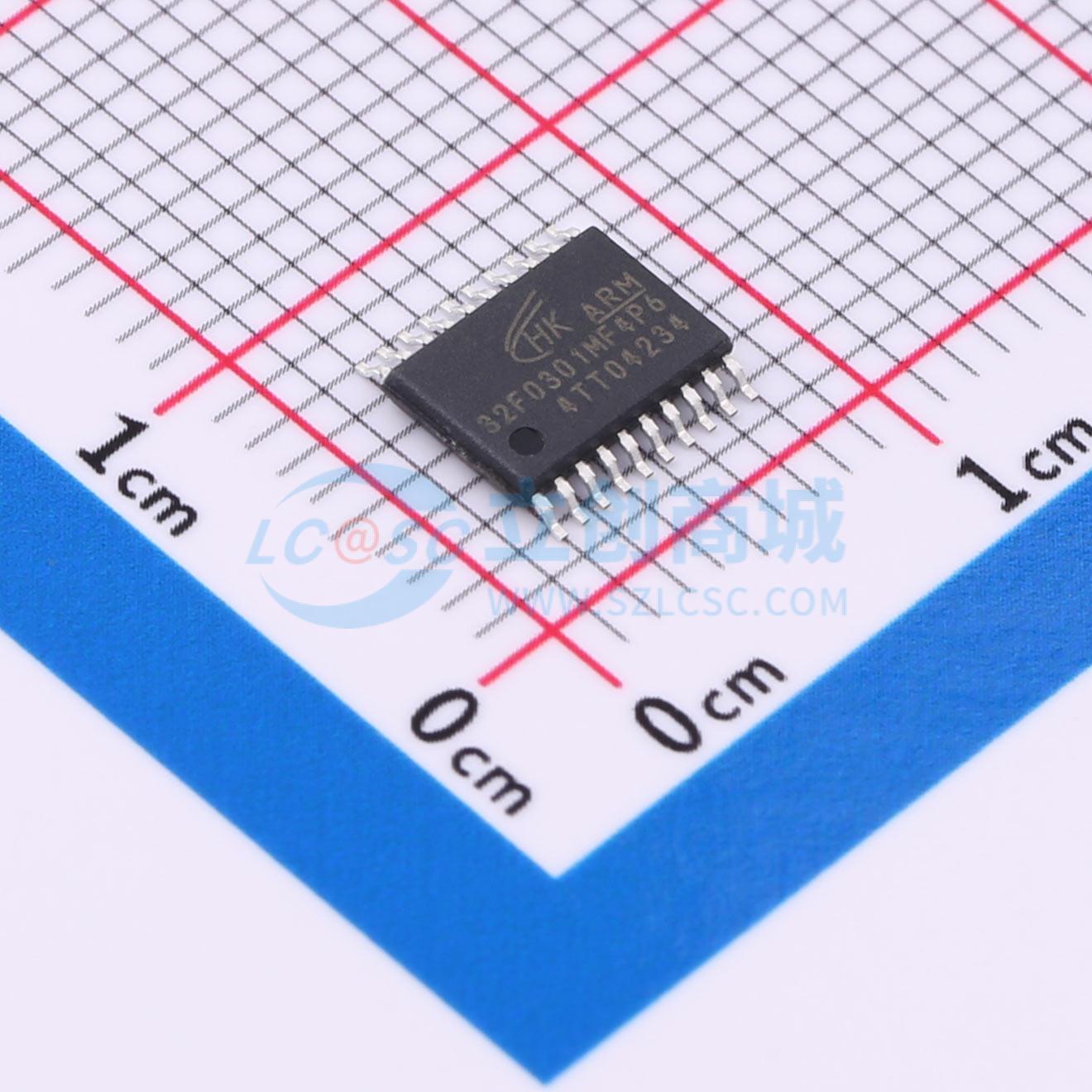

HK32F0301MF4P6实物图
  • HK32F0301MF4P6商品缩略图
  • HK32F0301MF4P6商品缩略图
  • HK32F0301MF4P6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HK32F0301MF4P6

HK32F0301MF4P6

描述
HK32F0301M MCU 使用 ARM Cortex®-M0 内核,最高工作频率 48 MHz,内置 16 Kbyte Flash、448 byte EEPROM 和 4 Kbyte SRAM。通过配置 Flash 控制器寄存器,可实现中断向量在 16 Kbyte 空间内的重映射。 HK32F0301M MCU 除电源、地以外的所有引脚都可以作为 GPIO、外设 IO 或外部中断输入;在引脚数量受限应用场景中,该 MCU 提供了尽可能多的引脚信号数量。
品牌名称
HK(航顺)
商品型号
HK32F0301MF4P6
商品编号
C19626171
商品封装
TSSOP-20​
包装方式
-
商品毛重
0.371429克(g)

商品参数

暂无内容图标

参数完善中

商品概述

HK32F0301M MCU 使用 ARM Cortex®-M0 内核,最高工作频率 48 MHz,内置 16 Kbyte Flash、448 byte EEPROM 和 4 Kbyte SRAM。通过配置 Flash 控制器寄存器,可实现中断向量在 16 Kbyte 空间内的重映射。 HK32F0301M MCU 除电源、地以外的所有引脚都可以作为 GPIO、外设 IO 或外部中断输入;在引脚数量受限应用场景中,该 MCU 提供了尽可能多的引脚信号数量。 HK32F0301M MCU 内置了多种通信接口:

  • 1 路高速(最高 6 Mbit/s)USART,USART 支持同步及异步全双工或半双工通信、多主机通信、LIN 协议、SmartCard 协议、IrDASIR 编解码;可通过软件互换 RX 和 TX 引脚位置;RX/TX 极性软件可配置。在 MCU 停机模式(Stop)下,USART 支持数据接收唤醒。
  • 1 路高速(最高 18 Mbit/s)SPI/I2S,SPI/I2S 支持 4~16 位数据长度的全双工或半双工通信、主/从机模式、TI 模式、NSS 脉冲模式、自动 CRC 校验和 I2S 协议。
  • 1 路高速(最高 1 Mbit/s)I2C,I2C 支持 1 M bit/s、400 kbit/s、100 kbit/s 传输速率、主/从机模式、多主机模式、7/10 位寻址和 SMBus 协议。在 MCU 停机模式(Stop)下,支持数据接收唤醒。 HK32F0301M MCU 内置了 1 个 16 位高级 PWM 定时器(共 4 路 PWM 输出,其中 3 路带死区互补输出),1 个 16 位通用 PWM 定时器(共 4 路 PWM 输出)和 1 个 16 位基本定时器(定时输出 CPU 中断)。 HK32F0301M MCU 内置了模拟电路:1 个 12 位 1 MSPS ADC、1 个上/下电复位(POR/PDR)电路和 1 个内部参考电压(通过片内 ADC 采样得到)。 HK32F0301M MCU 支持丰富的功耗模式。在低功耗模式下,该 MCU 的典型漏电电流小于 50 nA,可被内部的低功耗定时器自动唤醒。 HK32F0301M MCU 工作于 -40°C~+85°C 的温度范围,供电电压 1.8 V~3.6 V,可满足绝大部分应用环境的要求。 由于拥有丰富的外设配置,HK32F0301M MCU 可适用于多种应用场景。

商品特性

  • CPU 内核 ARM Cortex®-M0,最高时钟频率:48 MHz,24 位 System Tick 定时器,支持中断向量重映射(通过 Flash 控制器的寄存器配置)
  • 工作电压范围:1.8 V~3.6 V,工作温度范围:-40°C~+85°C
  • 运行(Run)工作模式:3.02 mA@48 MHz@3.3V (63 μA/MHz)
  • 睡眠(Sleep)模式:1.486 mA@48 MHz@3.3V (31 μA/MHz),唤醒时间 21 ns
  • 深睡眠(Deep Sleep)模式:0.646 mA@114 kHz@3.3V,唤醒时间 7.8 μs
  • 停机(Stop)模式:30.12 μA@3.3V,唤醒时间 10 μs(可用外部引脚或内部定时器唤醒)
  • 待机(Standby)模式:20 nA@3.3V,唤醒时间 457 μs(可用外部引脚或内部定时器唤醒)
  • CPU 跟踪与调试
  • SWD 调试接口
  • ARM CoreSightTM 调试组件(ROM-Table,DWT,BPU)
  • 自定义 DBGMCU 调试控制器(低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配)
  • 16 Kbyte Flash(128 页,每页 128 byte;32 位数据读,16 位数据写)
  • Flash 具有数据安全保护功能,可分别设置读保护和写保护
  • 448 byte EEPROM
  • 4 Kbyte SRAM
  • 数据安全 CRC 校验硬件单元
  • 时钟:外部 GPIO 输入时钟,支持最高 48 MHz;片内高速 HSI 时钟:48 MHz;片内慢速 LSI 时钟:114 kHz
  • 复位:外部管脚复位;电源上/下电复位(POR/PDR);软件复位;看门狗(IWDG 和 WWDG)定时器复位;待机(Standby)模式复位;低功耗管理复位
  • GPIO 端口:最多支持 18 个 GPIO 端口(TSSOP20、QFN20 封装产品),每个 GPIO 都可作为外部中断输入,内置可开关的上、下拉电阻,支持开漏(Open-Drain)输出,输出驱动能力高、低两档可选
  • IOMUX 引脚功能多重映射控制器,小型封装(如 SOP8)产品,可通过 IOMUX 可以实现单根引脚对应多个 GPIO 或外设 IO 的映射控制
  • 1 路高速(最高 6 Mbit/s)USART(在 Stop 模式下,支持数据接收唤醒)
  • 1 路高速(最高 1 Mbit/s)I2C(在 Stop 模式下,支持数据接收唤醒)
  • 1 路高速(最高 18 Mbit/s)SPI(支持 I2S 协议)
  • 1 个 16 位高级 PWM 定时器(共 4 路 PWM 输出,其中 3 路带死区互补输出)
  • 1 个 16 位通用 PWM 定时器(共 4 路 PWM 输出)
  • 1 个 16 位基本定时器(支持 CPU 中断)
  • 2 个自动唤醒定时器:AWU 定时器可在 MCU 停机(Stop)模式下工作,STBAWU 定时器可在 MCU 待机(Standby)模式下工作
  • 1 个蜂鸣器,可输出 1、2、4 或 8 kHz 频率脉冲,在停机(Stop)模式下,蜂鸣器可继续工作并可定时触发 ADC 采样
  • 1 个 12 位 1 MSPS ADC(共 6 路内外部模拟信号输入通道,支持差分对输入)
  • 1 个上/下电复位电路
  • 1 个 0.8V 内部参考电压(内部参考电压在片内被 ADC 采样)

应用领域

  • 可编程控制器
  • 打印机
  • 扫描仪
  • 电机驱动和调速控制
  • 物联网低功耗传感器终端
  • 玩具产品
  • 家用电器
  • 智能机器人
  • 智能手表
  • 运动手环
