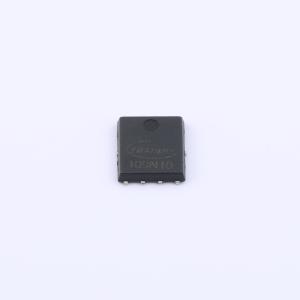

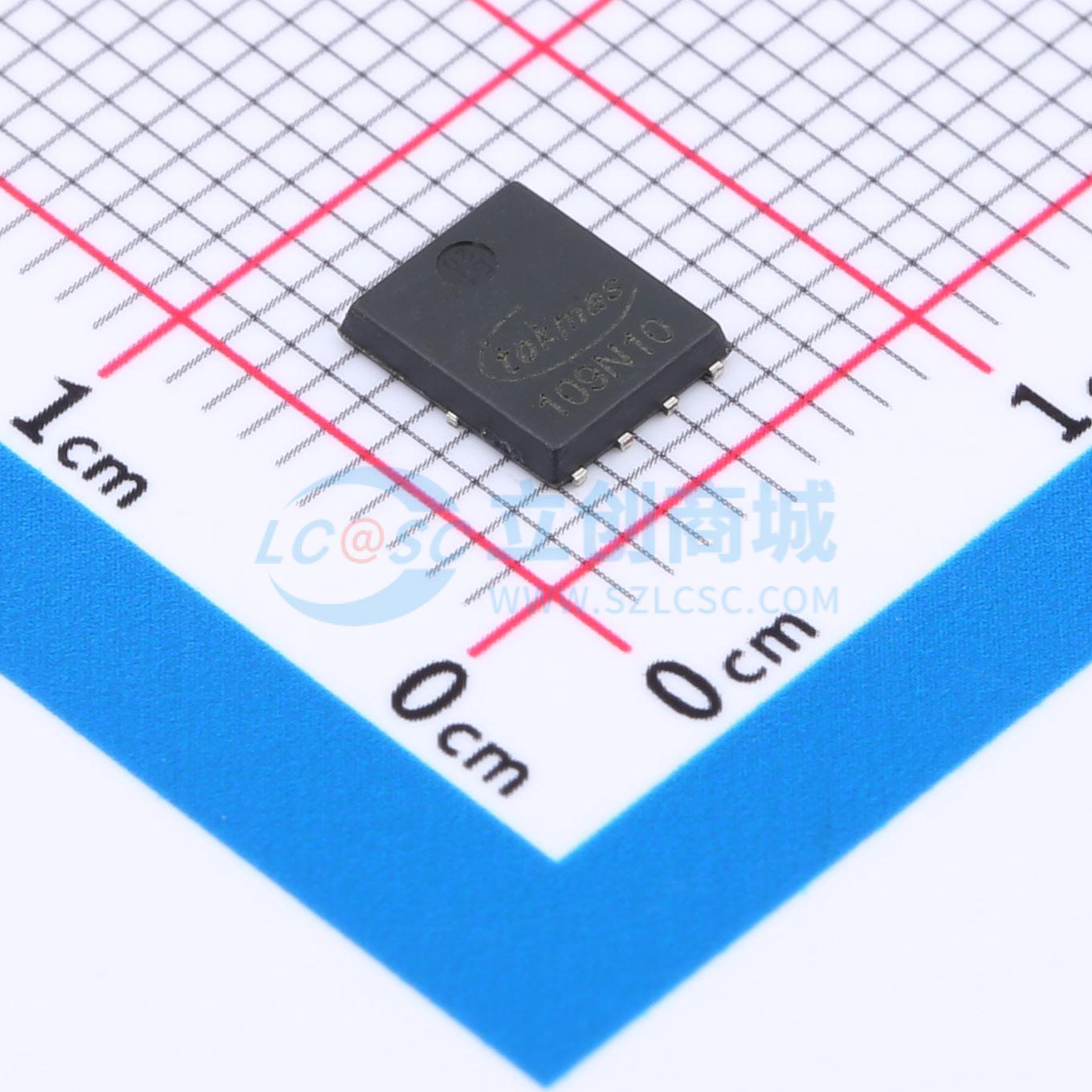

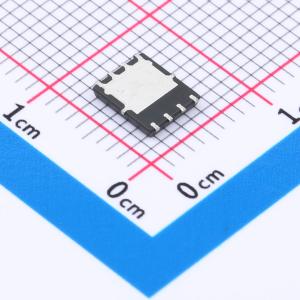

BSC109N10NS3G(TOKMAS)
1个N沟道 耐压:100V 电流:55A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该N沟道MOSFET采用先进的SGT技术和设计，可提供出色的导通电阻和低栅极电荷。它可用于多种应用。
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- BSC109N10NS3G(TOKMAS)
- 商品编号
- C19626232
- 商品封装
- DFN-8(5x6)
- 包装方式
- 托盘
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 9.9mΩ | |
| 耗散功率(Pd) | 75W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 27nC@10V | |
| 输入电容(Ciss) | 2.3nF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.55nF |
商品特性
- 高速功率开关
- 增强型体二极管 dv/dt 能力
- 增强型雪崩耐用性
- 100% 非箝位感性开关（UIS）测试、100% 栅极电阻（Rg）测试
- 无铅、无卤
应用领域
- 开关电源（SMPS）中的同步整流
- 硬开关和高速电路
- 电信和工业领域的 DC/DC 转换器
