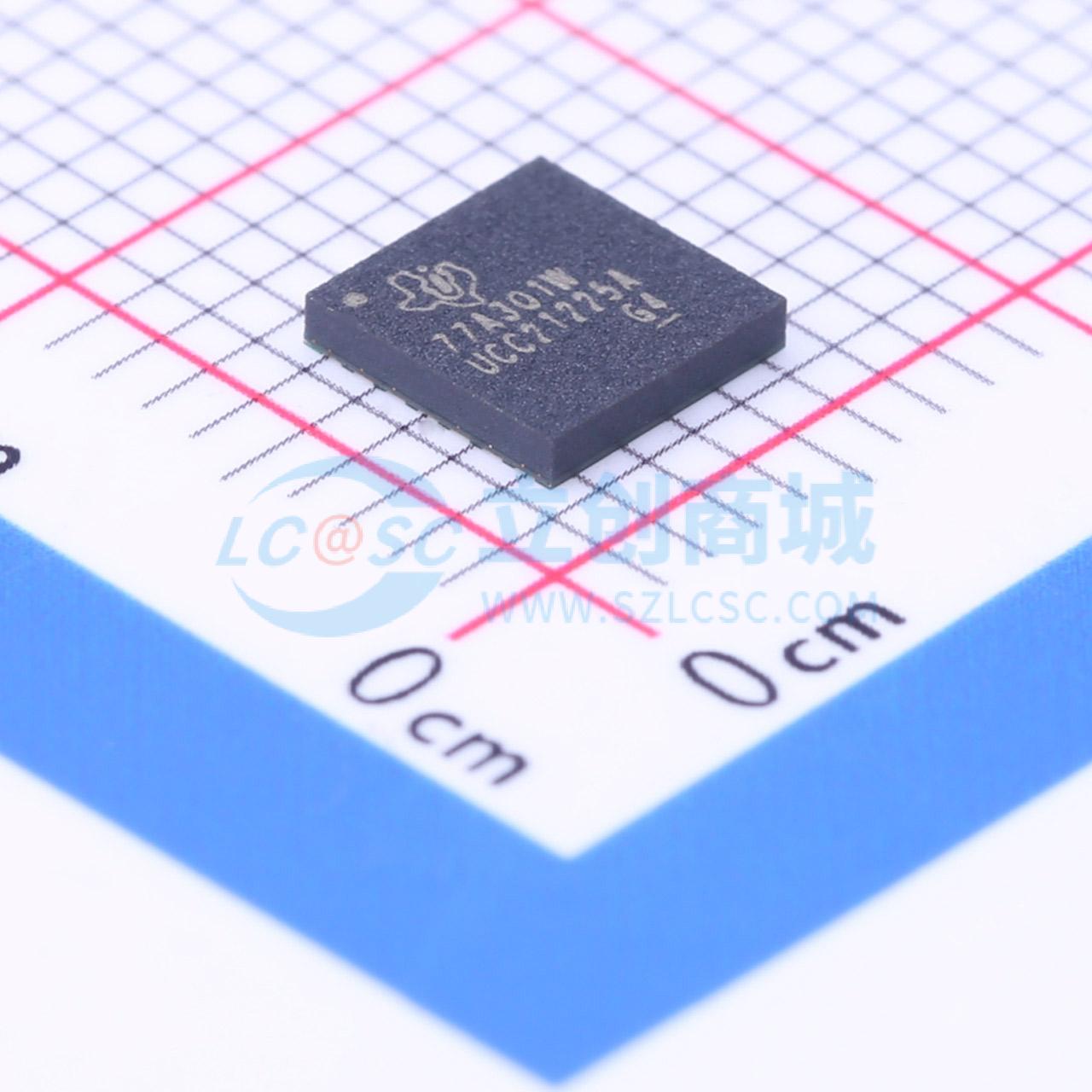

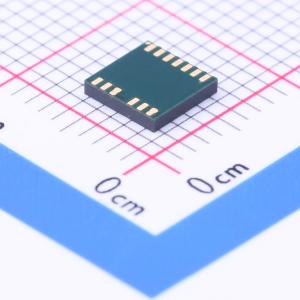

UCC21225ANPLT

UCC21225A是一款隔离式双通道栅极驱动器，采用5mm x 5mm LGA - 13封装，源极峰值电流为4A，灌电流峰值为6A。它旨在驱动功率晶体管，最高可达5MHz，具有同类最佳的传播延迟和脉宽失真特性。 输入侧与两个输出驱动器通过2.5kVrms隔离屏障隔离，最小共模瞬态抗扰度（CMTI）为100V/ns。两个次级侧驱动器之间的内部功能隔离允许最高700VDC的工作电压。 该驱动器可配置为两个低侧驱动器、两个高侧驱动器或一个具有可编程死区时间（DT）的半桥驱动器。禁用引脚置高时，可同时关闭两个输出；悬空或接地时，驱动器正常工作。 该器件可接受最高25V的VDD电源电压。3V至18V的宽输入VCCI范围使该驱动器适用于与模拟和数字控制器接口。所有电源电压引脚均具备欠压锁定（UVLO）保护。 凭借所有这些先进特性，UCC21225A可在各种电源应用中实现高功率密度、高效率和高可靠性。

• 通用型：双低侧、双高侧或半桥驱动器
• 5x5mm节省空间的LGA - 13封装
• 开关参数：
  • 典型传播延迟19ns
  • 最大延迟匹配5ns
  • 最大脉宽失真6ns
• CMTI大于100V/ns
• 峰值源电流4A，峰值灌电流6A
• TTL和CMOS兼容输入
• 输入VCCI范围3V至18V
• 最高25V的VDD，5V欠压锁定
• 可编程重叠时间和死区时间
• 可抑制短于5ns的输入瞬态
• 用于电源排序的快速禁用功能
• 安全相关认证：
  • 符合DIN V VDE V 0884 - 11:2017 - 01标准的3535VPK隔离
  • 符合UL 1577标准的1分钟2500VRMS隔离
  • 符合GB4943.1 - 2011的CQC认证（计划中）

• 服务器、电信、IT和工业基础设施
• DC - DC和AC - DC电源
• 电机驱动和DC - AC太阳能逆变器
• 混合动力电动汽车（HEV）和纯电动汽车（BEV）电池充电器
